Fyzická velikost a hmotnost
| Šířka vodicí kladky |
60
mm |
| Délka vodicí kladky |
55.5
mm |
| Výška vodicí kladky |
12
mm |
| Výška vodicí kladky s vodicí kolejnicí |
16
mm |
| Čistá hmotnost |
0.166
kg |
Další vlastnosti
| Provedení |
Vedení kuličkové kolejnice
|
| Jmenovitá velikost |
15
|
| Konstrukce |
BNS - Široká normální standardní výška
|
| Materiál profilových vodicích lišt |
Martenzitická ocel, odolná proti vzdušné korozi
|
| Třída předpětí |
C1 - Nízké předpětí
|
| Třída přesnosti |
P - Přesná
|
| Těsnění |
NS – těsnění N a podélné těsnění
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Mazání |
Předem namazáno
|
| Maximální zrychlení amax |
250
m/s² |
| Oznámení – maximální zrychlení amax |
Jen u předpjatých systémů. U nepředpjatých systémů: amax = 50 m/s2
|
| Maximální přípustná lineární rychlost vmax |
3
m/s |
| Oznámení k maximální přípustné rychlosti vmax |
Možné jsou rychlosti až do 5 m/s. Životnost je omezena v důsledku zvýšeného opotřebení plastových dílů.
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Oznámení k přípustné okolní teplotě (min. ... max.) |
Krátkodobě přípustné do 100 °C.
|
| Dynamická nosnost C50 |
6660
N |
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z pojezdu 50 000 m podle normy DIN ISO 14728-1.
|
| Dynamická nosnost C100 |
5285
N |
| Oznámení k dynamické nosnosti C100 |
Dynamické nosnosti a momenty únosnosti založené na dráze zdvihu 100 000 m podle EN ISO 14728-1.
|
| Statická nosnost C0 |
8610
N |
| Oznámení ke statické nosnosti C0 |
Vypočtené hodnoty podle DIN 636, část 2
|
| Dynamický torzní moment únosnosti Mt50 |
135
Nm |
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z pojezdu 50 000 m podle normy DIN ISO 14728-1.
|
| Dynamický torzní moment únosnosti Mt100 |
107
Nm |
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické nosnosti a momenty únosnosti založené na dráze zdvihu 100 000 m podle EN ISO 14728-1.
|
| Statický torzní moment únosnosti Mt0 |
174
Nm |
| Dynamický podélný moment únosnosti ML50 |
37.8
Nm |
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z pojezdu 50 000 m podle normy DIN ISO 14728-1.
|
| Dynamický podélný moment únosnosti ML100 |
30
Nm |
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické nosnosti a momenty únosnosti založené na dráze zdvihu 100 000 m podle EN ISO 14728-1.
|
| Statický podélný moment únosnosti ML0 |
49
Nm |
| Rozteč T vodicí kolejnice |
40
mm |
| Rozměr A (profilová vedení) |
60
mm |
| Rozměr A2 (systémy profilových kolejnic) |
42
mm |
| Rozměr A3 (systémy profilových kolejnic) |
9
mm |
| Rozměr B (profilová vedení) |
55.5
mm |
| Rozměr B1 |
45
mm |
| Rozměr B2 (profilová vedení) |
58.5
mm |
| Rozměr E1 |
45
mm |
| Rozměr E2 (profilová vedení) |
20
mm |
| Rozměr H |
16
mm |
| Rozměr H1 (profilová vedení) |
12
|
| Rozměr H1 s podélným těsněním (profilová vedení) |
12.65
mm |
| Rozměr K (profilová vedení) |
4
mm |
| Rozměr N3 (profilová vedení) |
4.5
mm |
| Rozměr N5 (profilová vedení) |
2.1
mm |
| Rozměr S2 (profilová vedení) |
M4
|
| Rozměr T1 min |
6
mm |
| Rozměr V1 |
4.7
mm |
Popis

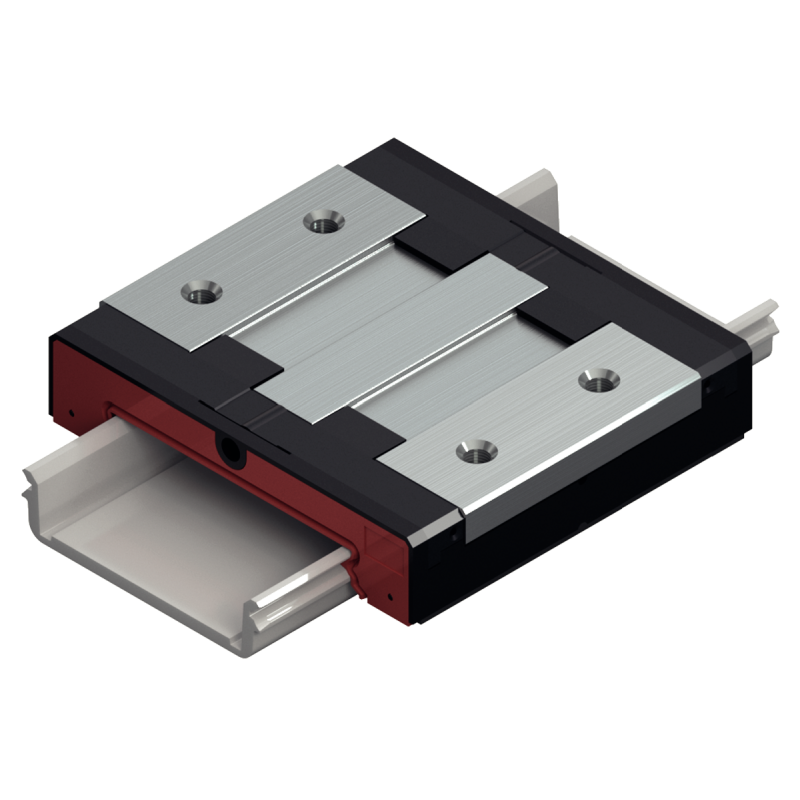

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 15
Konstrukce BNS: Šířka = široká, délka = normální, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C1: Nízké předpětí
Třída přesnosti P: Preciznost
Bez kuličkového řetězu
Poprvé namazáno tukem a bez konzervace
Mazivo do valivých ložisek Dynalub 520
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Tlaková maznička integrována
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 58,5 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
