Fyzická velikost a hmotnost
| Net weight |
86.3
g |
| Width of runner block |
40
mm |
| Length of runner block |
44.5
mm |
| Height of runner block |
10
mm |
| Height runner block with guide rail |
14
mm |
Další vlastnosti
| Version |
Ball rail system
|
| Nominal size |
12
|
| Format |
BNS - wide, normal, standard height
|
| Material (profiled rail systems) |
Corrosion-resistant, martensitic steel
|
| Preload class |
C0 - Without preload (clearance)
|
| Accuracy class |
N - Normal
|
| Seal |
LS - Low-friction seal (mini)
|
| Ball chain |
Without ball chain (standard)
|
| Lubrication |
Without lubrication (dry)
|
| Maximum acceleration rate amax |
250
m/s² |
| Note: Max. acceleration amax |
Only with preloaded systems. For non-preloaded systems: amax = 50 m/s2
|
| Maximum permissible linear speed vmax |
3
m/s |
| Note: maximum permissible speed vmax |
Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts.
|
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
100°C admissible for a short time.
|
| Dynamic load capacity C50 |
4030
N |
| Note: dynamic load capacity C50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic load capacity C100 |
3200
N |
| Note: dynamic load capacity C100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static load capacity C0 |
5340
N |
| Note: static load capacity C0 |
Calculated values acc. to DIN 636, part 2
|
| Dynamic torsional moment load capacity Mt50 |
47.8
Nm |
| Note: Dynamic torsional moment load capacity Mt50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic torsional moment load capacity Mt100 |
37.9
Nm |
| Note: Dynamic torsional moment load capacity Mt100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static torsional moment load capacity Mt0 |
63.2
Nm |
| Dynamic longitudinal moment load capacity ML50 |
18
Nm |
| Note: Dynamic longitudinal moment load capacity ML50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic longitudinal moment load capacity ML100 |
14.3
Nm |
| Note: Dynamic longitudinal moment load capacity ML100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static longitudinal moment load capacity ML0 |
23.9
Nm |
| Pitch T guide rail |
25
mm |
| Dimension A (profiled rail systems) |
40
mm |
| Dimension A2 (profiled rail systems) |
24
mm |
| Dimension A3 (profiled rail systems) |
8
mm |
| Dimension B (profiled rail systems) |
44.5
mm |
| Dimension B1 |
34.5
mm |
| Dimension E1 |
28
mm |
| Dimension E2 (profiled rail systems) |
15
mm |
| Dimension H |
14
mm |
| Dimension H1 (profiled rail systems) |
10
|
| Dimension H1 with longitudinal seal (profiled rail systems) |
10.65
mm |
| Dimension N3 (profiled rail systems) |
4
mm |
| Dimension S2 (profiled rail systems) |
M3
|
| Dimension T1 min |
6
mm |
| Dimension V1 |
3.3
mm |
Popis

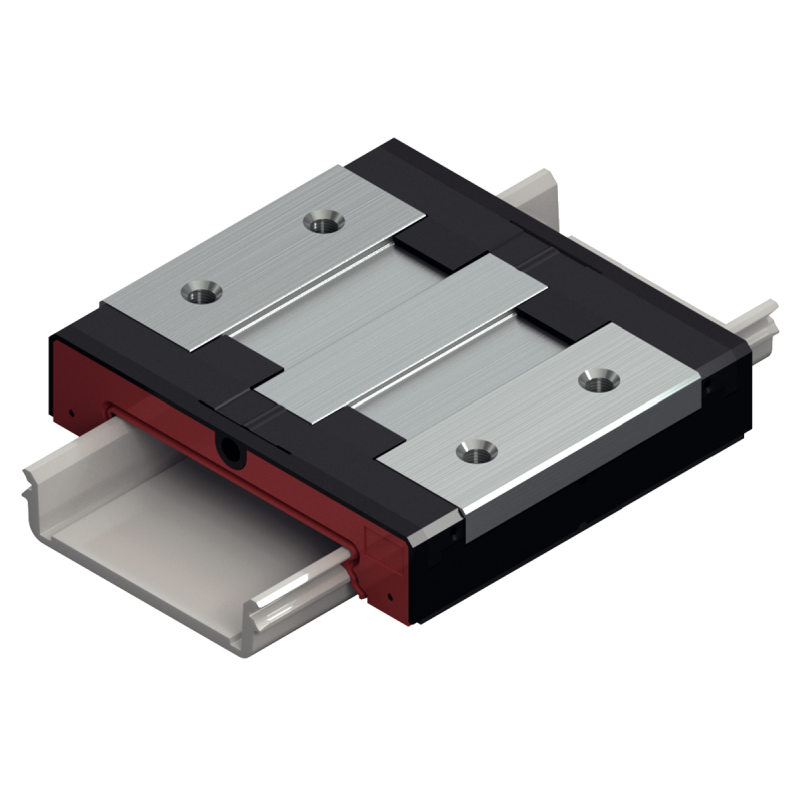

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 12
Konstrukce BNS: Šířka = široká, délka = normální, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C0: Bez předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Bez konzervace
Bez prvního namazání
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
S domazávacími otvory
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 44,5 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
