Fyzická velikost a hmotnost
| Čistá hmotnost |
45.57
g |
| Délka vodicí kladky |
39
mm |
| Šířka vodicí kladky |
30
mm |
| Výška vodicí kladky |
9
mm |
| Výška vodicí kladky s vodicí kolejnicí |
12
mm |
Další vlastnosti
| Dynamická nosnost C100 |
1920
N |
| Dynamická nosnost C50 |
2420
N |
| Dynamický podélný moment únosnosti ML100 |
7.4
Nm |
| Dynamický podélný moment únosnosti ML50 |
9.3
Nm |
| Dynamický torzní moment únosnosti Mt100 |
15.9
Nm |
| Dynamický torzní moment únosnosti Mt50 |
20
Nm |
| Jmenovitá velikost |
9/M3
|
| Konstrukce |
BNS - Široká normální standardní výška
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Materiál profilových vodicích lišt |
Martenzitická ocel, odolná proti vzdušné korozi
|
| Maximální přípustná lineární rychlost vmax |
3
m/s |
| Maximální zrychlení amax |
250
m/s² |
| Mazání |
První namazání
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – maximální zrychlení amax |
Jen u předpjatých systémů. U nepředpjatých systémů: amax = 50 m/s2
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení k maximální přípustné rychlosti vmax |
Možné jsou rychlosti až do 5 m/s. Životnost je omezena v důsledku zvýšeného opotřebení plastových dílů.
|
| Oznámení k přípustné okolní teplotě (min. ... max.) |
Krátkodobě přípustné do 100 °C.
|
| Oznámení ke statické nosnosti C0 |
Vypočtené hodnoty podle DIN 636, část 2
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Provedení |
Vedení kuličkové kolejnice
|
| Rozměr A (profilová vedení) |
30
mm |
| Rozměr A2 (systémy profilových kolejnic) |
18
mm |
| Rozměr A3 (systémy profilových kolejnic) |
6
mm |
| Rozměr B (profilová vedení) |
39
mm |
| Rozměr B1 |
31.3
mm |
| Rozměr E1 |
21
mm |
| Rozměr E2 (profilová vedení) |
12
mm |
| Rozměr H |
12
mm |
| Rozměr H1 (profilová vedení) |
9
|
| Rozměr H1 s podélným těsněním (profilová vedení) |
9.65
mm |
| Rozměr N3 (profilová vedení) |
3.2
mm |
| Rozměr S2 (profilová vedení) |
M3
|
| Rozměr T1 min |
6
mm |
| Rozměr V1 |
2.8
mm |
| Rozteč T vodicí kolejnice |
20
mm |
| Statická nosnost C0 |
3330
N |
| Statický podélný moment únosnosti ML0 |
12.9
Nm |
| Statický torzní moment únosnosti Mt0 |
27.6
Nm |
| Těsnění |
LS – lehkoběžné těsnění (Mini)
|
| Třída předpětí |
C0 – bez předpětí (vůle)
|
| Třída přesnosti |
N – Normální
|
Popis

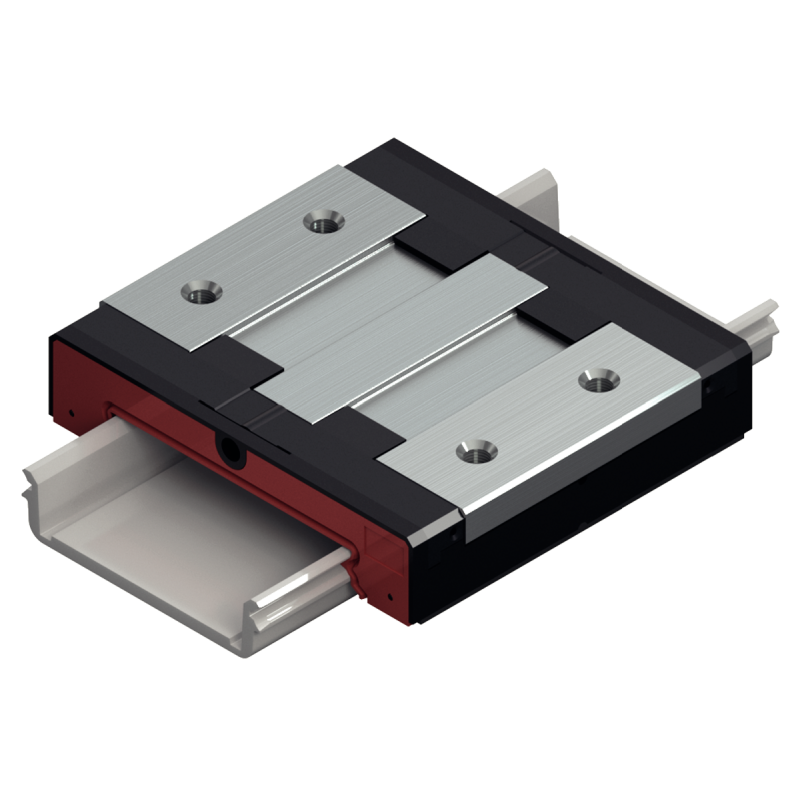

Kuličkový vozík v miniaturním provedení se vyznačuje těmito parametry:
Konstrukční velikost 9
Konstrukce BNS: Šířka = široká, délka = normální, výška = standardní
Těleso vodicí kladky z oceli s omezenou náchylností ke korozi
Třída předpětí C0: Bez předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Poprvé namazáno tukem a bez konzervace
Mazivo do valivých ložisek Dynalub 520
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
S domazávacími otvory
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky= 39 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Třídy přesnosti P, H a N
- Otvory k domazávání k dispozici
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Bezproblémová výměna díky držáku kuliček
