Fyzická velikost a hmotnost
| Rozměr S2 průměr závitu (profilová vedení) |
M10
|
| Výška vodicí kolejnice H2 |
35.5
mm |
| Čistá hmotnost |
1.806
kg |
Další vlastnosti
| Příslušenství pro |
Vodicí kladka
|
| Jmenovitá velikost |
45
|
| Oznámení k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Poznámka pod čarou pro přídržnou sílu – energii pružiny s přípojkou vzduchu Plus |
Přídržná síla díky pružinové energii. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.041
dm³/zdvih |
| Rozměr A (profilová vedení) |
120
mm |
| Rozměr A1 (profilová vedení) |
78.8
mm |
| Rozměr B (profilová vedení) |
49
mm |
| Rozměr B1 |
82.5
mm |
| Rozměr D |
30
mm |
| Rozměr E1 |
26
mm |
| Rozměr E2 (profilová vedení) |
26
mm |
| Rozměr E3 (profilová vedení) |
11.5
mm |
| Rozměr F1 |
14.5
mm |
| Rozměr F2 |
29.5
mm |
| Rozměr H |
60
mm |
| Rozměr H1 (profilová vedení) |
52
|
| Rozměr H2 (profilová vedení) |
35.5
mm |
| Rozměr N3 (profilová vedení) |
15
mm |
| Rozměr X (profilová vedení) |
5.5
mm |
| Poznámka pod čarou Rozměr H1 |
U válečkového vozíku .H. (...Hoch (Vysoká)...) Distanční deska nutná.
|
Popis

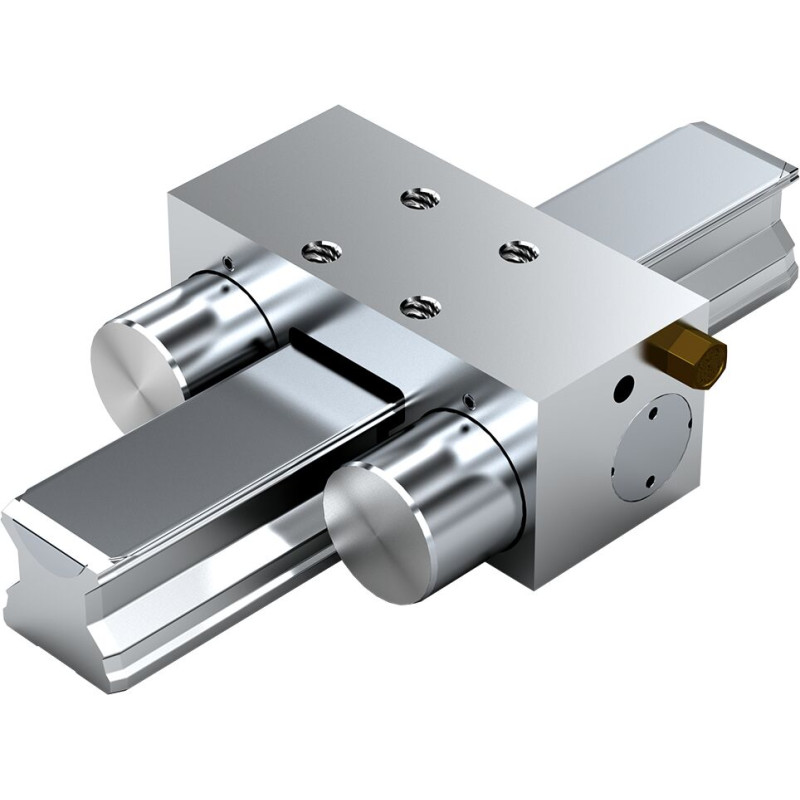

Pneumatický upínací prvek MKS*) pro vedení válečkové kolejnice
Velikost = 45
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Snadná montáž
- Upíná bez tlaku (energií pružiny) při poklesu tlaku pomocí dvojčinného klínového posuvného převodu se dvěma pružinovými svazky
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Vyšší přídržná síla prostřednictvím přípojky vzduchu Plus
- Hodí se pro všechny válečkové kolejnice SNS
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
Catalog (1)
CAD (2)
Manual (2)
