Fyzická velikost a hmotnost
| Rozměr S2, průměr závitu |
M10
|
| Výška vodicí kolejnice H2 |
30
mm |
| Čistá hmotnost |
1.513
kg |
Další vlastnosti
| Jmenovitá velikost |
35/90
|
| Poznámka k rozměru H1 |
Kuličkový vozík .H. (...Hoch (Vysoký)...) Distanční deska nutná.
|
| Poznámka k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Poznámka k přídržné síle energie pružiny s přípojkou vzduchu Plus |
Zvýšení přídržné síly dodatečným přívodem vzduchu na vzduchové přípojce Plus se 6,0 bar. Zapínání pomocí 5/2 nebo 5/3cestného ventilu.
|
| Provedení |
všechny kuličkové kolejnice BNS
|
| Přípustná okolní teplota (min…max) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A |
156
mm |
| Rozměr A1 |
124
mm |
| Rozměr B |
42
mm |
| Rozměr D |
28
mm |
| Rozměr E1 |
60
mm |
| Rozměr E2 |
20
mm |
| Rozměr E3 |
9.5
mm |
| Rozměr F1 |
14
mm |
| Rozměr F2 |
36.5
mm |
| Rozměr H |
50
mm |
| Rozměr H1 |
45.5
|
| Rozměr H2 |
30
mm |
| Rozměr N3 |
10
mm |
| Rozměr X |
5.5
mm |
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.031
dm³/zdvih |
Popis

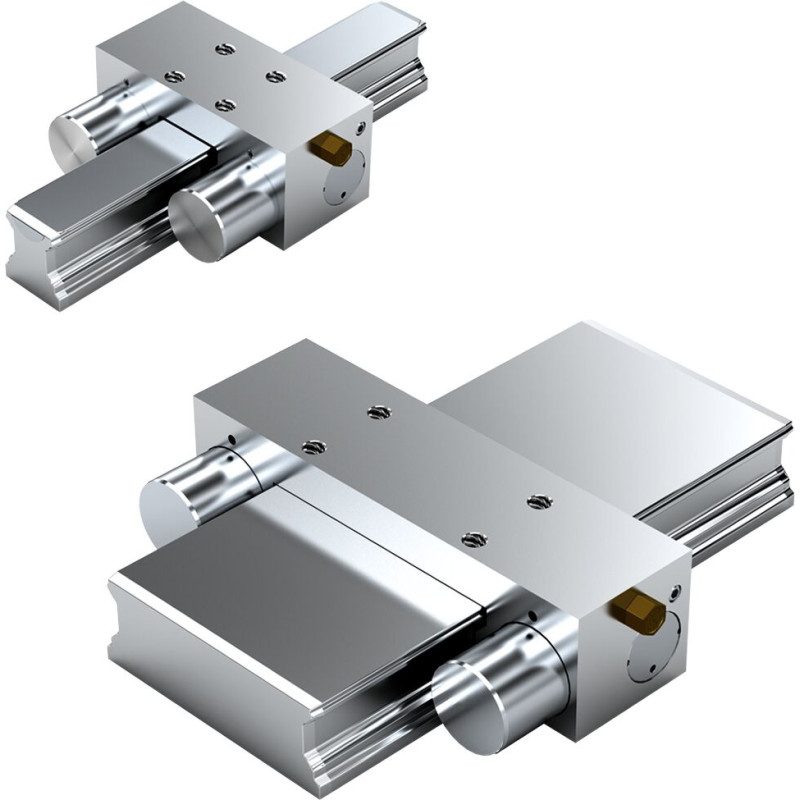

Pneumatický upínací prvek MKS*) pro vedení kuličkové kolejnice
Velikost = 35
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Jednoduchý princip mechanického upínání rukojetí u LCP a LCPS s příznivým poměrem cena/výkon
- Snadná montáž
- Upíná bez tlaku (energií pružiny) při poklesu tlaku pomocí dvojčinného klínového posuvného převodu se dvěma pružinovými svazky
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Vyšší přídržná síla prostřednictvím přípojky vzduchu Plus
- Pneumatické uvolnění. Otevírací tlak 5,5–8 bar
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Integrovaný rychloodvzdušňovací ventil zajišťuje krátké doby reakce
