Fyzická velikost a hmotnost
| Net weight |
0.484
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M6
|
| Height of guide rail H2 |
20
mm |
Další vlastnosti
| Accessories for |
Runner block
|
| Version |
All ball guide rails SNS
|
| Nominal size |
25
|
| Note: spring energy holding force with standard air port |
Holding force achieved by spring energy. The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote for spring energy holding force with air-plus port |
Increased holding force by additional air admission at air-plus port with 6.0 bar. Switching via 5/2 or 5/3-way directional control valve.
|
| Air consumption (normal liter) standard air port |
0.021
dm³/stroke |
| Dimension A (profiled rail systems) |
75
mm |
| Dimension A1 (profiled rail systems) |
49
mm |
| Dimension B (profiled rail systems) |
35
mm |
| Dimension D |
22
mm |
| Dimension E1 |
20
mm |
| Dimension E2 (profiled rail systems) |
20
mm |
| Dimension E3 (profiled rail systems) |
5
mm |
| Dimension F1 |
7
mm |
| Dimension F2 |
30
mm |
| Dimension H |
36
mm |
| Dimension H1 (profiled rail systems) |
32.5
|
| Dimension H2 (profiled rail systems) |
20
mm |
| Dimension N3 (profiled rail systems) |
8
mm |
| Dimension X (profiled rail systems) |
5.5
mm |
| Footnote Dimension H1 |
Ball runner block .H. (...High...) Spacer plate necessary.
|
Popis

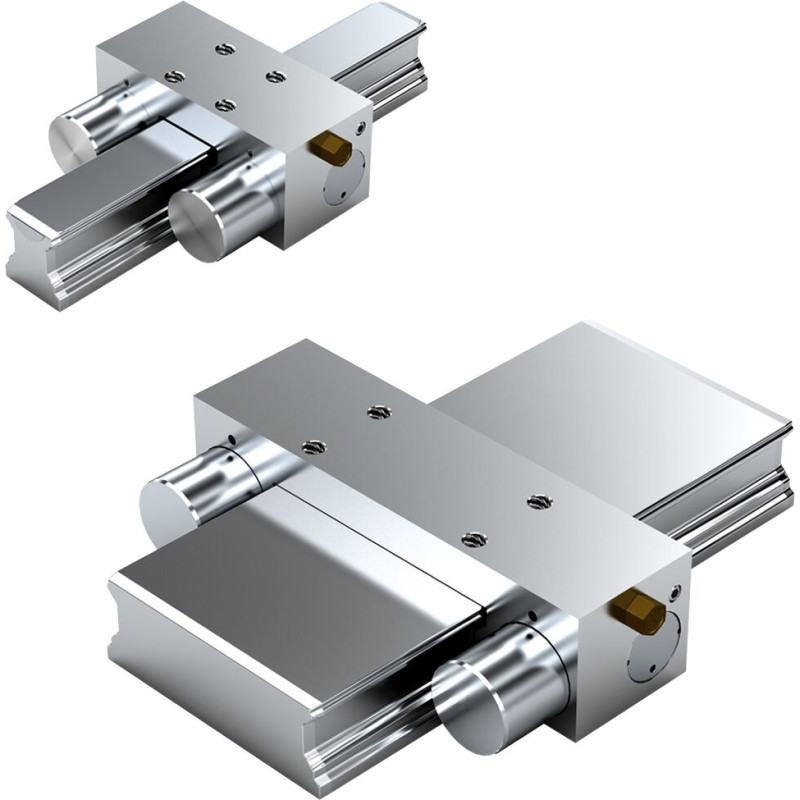

Pneumatický upínací prvek MKS*) pro vedení kuličkové kolejnice
Velikost = 25
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Jednoduchý princip mechanického upínání rukojetí u LCP a LCPS s příznivým poměrem cena/výkon
- Snadná montáž
- Upíná bez tlaku (energií pružiny) při poklesu tlaku pomocí dvojčinného klínového posuvného převodu se dvěma pružinovými svazky
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Vyšší přídržná síla prostřednictvím přípojky vzduchu Plus
- Pneumatické uvolnění. Otevírací tlak 5,5–8 bar
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Integrovaný rychloodvzdušňovací ventil zajišťuje krátké doby reakce
