Fyzická velikost a hmotnost
| Net weight |
1.654
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M10
|
Další vlastnosti
| Accessories for |
Runner block
|
| Version |
All ball guide rails SNS
|
| Nominal size |
45
|
| Note: spring energy holding force with standard air port |
Holding force by spring energy at 6 bar. The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Air consumption (normal liter) standard air port |
0.041
dm³/stroke |
| Dimension A (profiled rail systems) |
120
mm |
| Dimension B (profiled rail systems) |
49
mm |
| Dimension E1 |
26
mm |
| Dimension E2 (profiled rail systems) |
26
mm |
| Dimension E3 (profiled rail systems) |
11.5
mm |
| Dimension F1 |
14.5
mm |
| Dimension F2 |
19.5
mm |
| Dimension H |
60
mm |
| Dimension H1 (profiled rail systems) |
52
|
| Dimension N3 (profiled rail systems) |
15
mm |
| Dimension X (profiled rail systems) |
5.5
mm |
| Footnote Dimension H1 |
Ball runner block .H. (...High...) Spacer plate necessary.
|
Popis

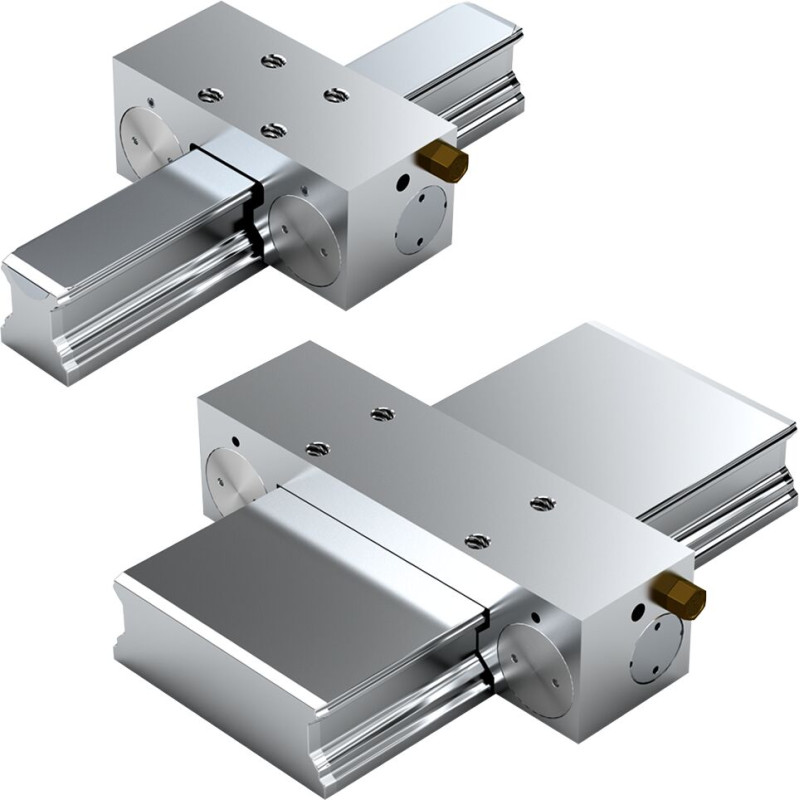

Pneumatický upínací prvek MK*) pro vedení kuličkové kolejnice
Velikost = 45
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Jednoduchý princip mechanického upínání rukojetí u LCP a LCPS s příznivým poměrem cena/výkon
- Snadná montáž
- Upíná tlakem (pneumaticky). Upínací profily jsou stlačovány stlačeným vzduchem prostřednictvím dvojčinného klínového posuvného převodu.
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Plynule regulovatelný tlak 4–8 bar
- Uvolnění silou pružiny. Předpjatá vratná pružina umožňuje krátké cykly uvolnění.
- 5 mil. upínacích cyklů (hodnota B10d)
