Fyzická velikost a hmotnost
| Rozměr S2 průměr závitu (profilová vedení) |
M8
|
| Čistá hmotnost |
0.887
kg |
Další vlastnosti
| Příslušenství pro |
Vodicí kladka
|
| Jmenovitá velikost |
35
|
| Oznámení k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii při 6 bar. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.031
dm³/zdvih |
| Rozměr A (profilová vedení) |
100
mm |
| Rozměr B (profilová vedení) |
39
mm |
| Rozměr E1 |
24
mm |
| Rozměr E2 (profilová vedení) |
24
mm |
| Rozměr E3 (profilová vedení) |
7.5
mm |
| Rozměr F1 |
11
mm |
| Rozměr F2 |
14.5
mm |
| Rozměr H |
48
mm |
| Rozměr H1 (profilová vedení) |
44
|
| Rozměr N3 (profilová vedení) |
10
mm |
| Rozměr X (profilová vedení) |
5.5
mm |
| Poznámka pod čarou Rozměr H1 |
U válečkového vozíku .H. (...Hoch (Vysoká)...) Distanční deska nutná.
|
Popis

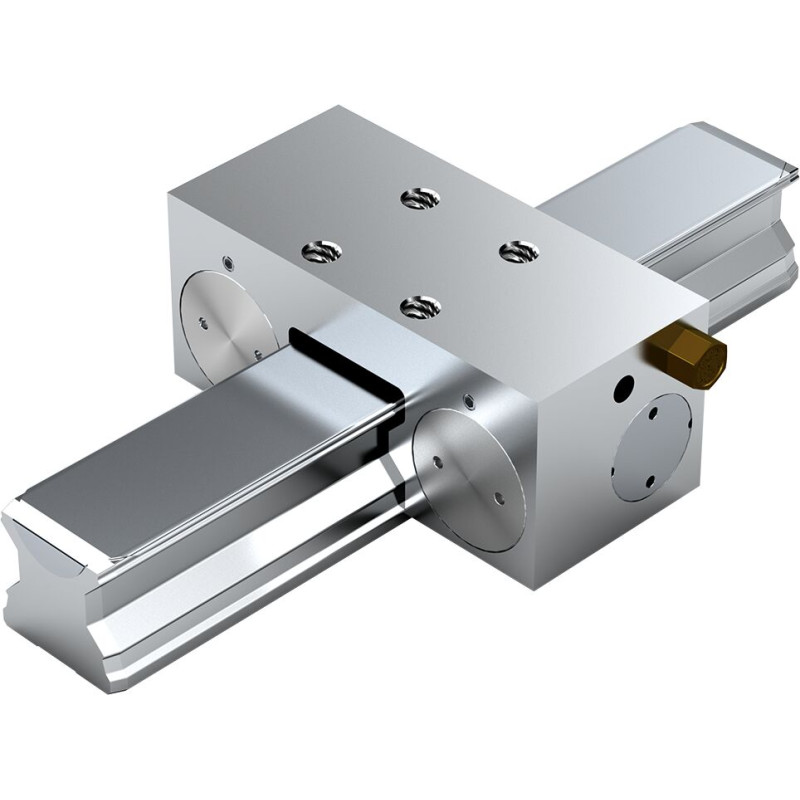

Pneumatický upínací prvek MK*) pro vedení válečkové kolejnice
Velikost = 35
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Snadná montáž
- Upíná tlakem (pneumaticky). Upínací profily jsou stlačovány stlačeným vzduchem prostřednictvím dvojčinného klínového posuvného převodu.
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Plynule regulovatelný tlak 4–8 bar
- Hodí se pro všechny válečkové kolejnice SNS
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Krátké cykly uvolnění
