Fyzická velikost a hmotnost
| Rozměr S2, průměr závitu |
M8
|
| Čistá hmotnost |
0.886
kg |
Další vlastnosti
| Jmenovitá velikost |
35
|
| Poznámka k rozměru H1 |
Kuličkový vozík .H. (...Hoch (Vysoký)...) Distanční deska nutná.
|
| Poznámka k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii při 6 bar. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Provedení |
všechny kuličkové kolejnice SNS
|
| Přípustná okolní teplota (min…max) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A |
100
mm |
| Rozměr B |
39
mm |
| Rozměr E1 |
24
mm |
| Rozměr E2 |
24
mm |
| Rozměr E3 |
7.5
mm |
| Rozměr F1 |
11
mm |
| Rozměr F2 |
14.5
mm |
| Rozměr H |
48
mm |
| Rozměr H1 |
44
|
| Rozměr N3 |
10
mm |
| Rozměr X |
5.5
mm |
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.031
dm³/zdvih |
Popis

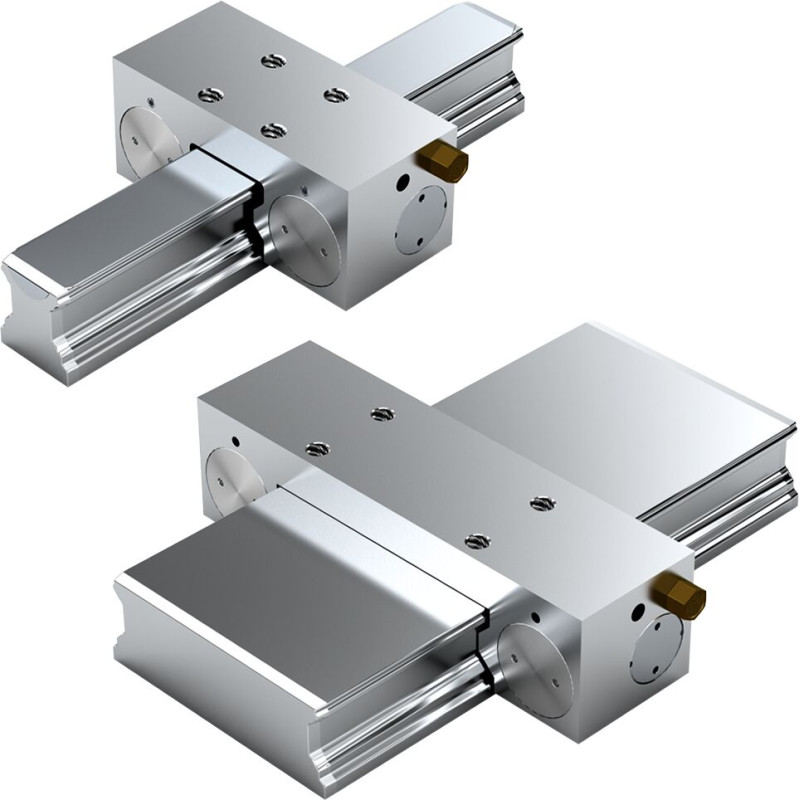

Pneumatický upínací prvek MK*) pro vedení kuličkové kolejnice
Velikost = 35
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Jednoduchý princip mechanického upínání rukojetí u LCP a LCPS s příznivým poměrem cena/výkon
- Snadná montáž
- Upíná tlakem (pneumaticky). Upínací profily jsou stlačovány stlačeným vzduchem prostřednictvím dvojčinného klínového posuvného převodu.
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Plynule regulovatelný tlak 4–8 bar
- Uvolnění silou pružiny. Předpjatá vratná pružina umožňuje krátké cykly uvolnění.
- 5 mil. upínacích cyklů (hodnota B10d)
