Fyzická velikost a hmotnost
Další vlastnosti
| Jmenovitá velikost |
20 x 20R x 3,5,20 x 40R x 3,5,25 x 5R/L x 3,25 x 10R x 3
|
| Rozměr A (profilová vedení) |
40
mm |
| Rozměr B (profilová vedení) |
42.5
mm |
| Rozměr D1 H7 |
38
mm |
| Rozměr D6 |
50
mm |
| Rozměr E1 |
63
mm |
| Rozměr E2 |
20
mm |
| Rozměr H |
34
mm |
| Rozměr H1 (profilová vedení) |
65
|
| Rozměr L |
54
mm |
| Rozměr S |
8.4
mm |
| Rozměr T1 |
15
mm |
| Rozměr T2 |
10
mm |
| Rozměry N |
10
mm |
Popis

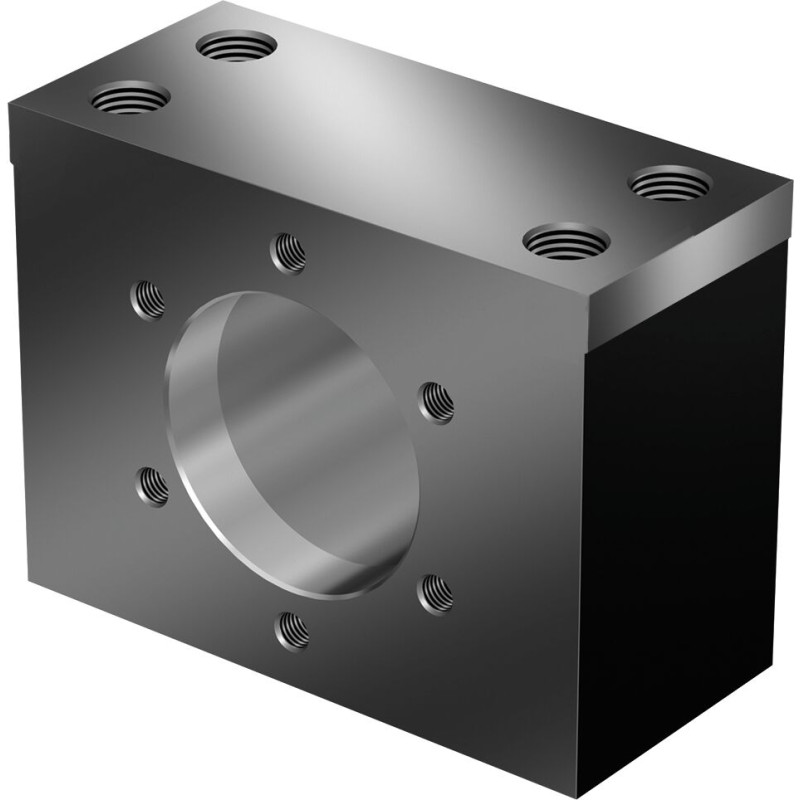

Maticová pouzdra MGS z oceli jsou vhodná pro matice FEM-E-S, FDM-E-S, FEP-E-S a SEM-E-S. Velikost 20x20/40 – 25x5/10
Funkce
- Maticová pouzdra MGS z oceli jsou vhodná pro matice FEM-E-S, FDM-E-S, FEP-E-S a SEM-E-S.
