Fyzická velikost a hmotnost
Další vlastnosti
| Jmenovitá velikost |
40 x 5R/L x 3,5,40 x 10R/L x 6,40 x 12R x 6,40 x 16R x 6,40 x 20R x 6,40 x 25R x 6,40 x 30R x 6,40 x 40R x 6
|
| Rozměr A (profilová vedení) |
80
mm |
| Rozměr B (profilová vedení) |
60
mm |
| Rozměr D1 H7 |
63
mm |
| Rozměr D6 |
78
mm |
| Rozměr E1 |
90
mm |
| Rozměr E2 |
35
mm |
| Rozměr H |
42
mm |
| Rozměr H1 (profilová vedení) |
84
|
| Rozměr L |
65.5
mm |
| Rozměr S |
15
mm |
| Rozměr T1 |
25
mm |
| Rozměr T2 |
17
mm |
| Rozměry N |
31
mm |
Popis

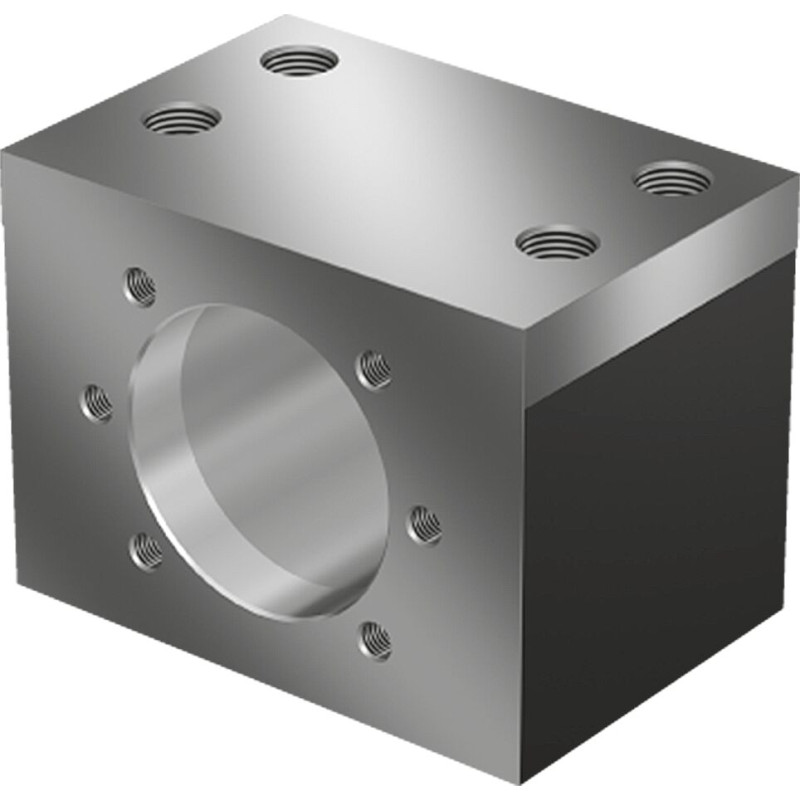

Maticová pouzdra MGD z oceli jsou vhodná pro matice FEM-E-B, FDM-E-B, SEM-E-C a FED-E-B velikost 40x5/10/12/16/20/25/30/40
Funkce
- Maticová pouzdra MGD z oceli jsou vhodná pro matice FEM-E-B, FDM-E-B, SEM-E-C a FED-E-B
