Fyzická velikost a hmotnost
Další vlastnosti
| Jmenovitá velikost |
16 x 5R/L x 3,16 x 10R x 3,16 x 16R x 3
|
| Rozměr A (profilová vedení) |
50
mm |
| Rozměr B (profilová vedení) |
35
mm |
| Rozměr D1 H7 |
28
mm |
| Rozměr D6 |
38
mm |
| Rozměr E1 |
50
mm |
| Rozměr E2 |
20
mm |
| Rozměr H |
24
mm |
| Rozměr H1 (profilová vedení) |
48
|
| Rozměr L |
37
mm |
| Rozměr S |
8.4
mm |
| Rozměr T1 |
15
mm |
| Rozměr T2 |
10
mm |
| Rozměry N |
20
mm |
Popis

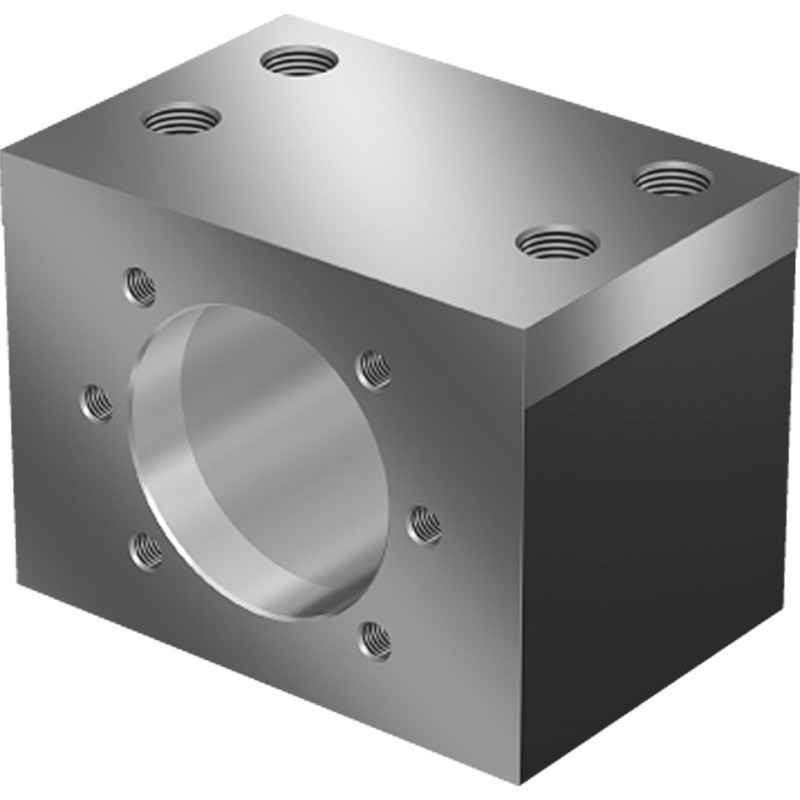

Maticová pouzdra MGD z oceli jsou vhodná pro matice FEM-E-B, FDM-E-B, SEM-E-C a FED-E-B velikost 16x5/10/16
Funkce
- Maticová pouzdra MGD z oceli jsou vhodná pro matice FEM-E-B, FDM-E-B, SEM-E-C a FED-E-B
