Fyzická velikost a hmotnost
| Čistá hmotnost |
2.285
kg |
| Rozměr S2 průměr závitu (profilová vedení) |
M10
|
| Výška vodicí kolejnice H2 |
35.5
mm |
Další vlastnosti
| Jmenovitá velikost |
45
|
| Oznámení k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Poznámka pod čarou Rozměr H1 |
U válečkového vozíku .H. (...Hoch (Vysoká)...) Distanční deska nutná.
|
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A (profilová vedení) |
120
mm |
| Rozměr A1 (profilová vedení) |
78.8
mm |
| Rozměr B (profilová vedení) |
49
mm |
| Rozměr B1 |
32.2
mm |
| Rozměr D1 |
30
mm |
| Rozměr D2 |
30
mm |
| Rozměr E1 |
26
mm |
| Rozměr E3 (profilová vedení) |
24.5
mm |
| Rozměr F1 |
15
mm |
| Rozměr F2 |
31.1
mm |
| Rozměr H |
60
mm |
| Rozměr H1 (profilová vedení) |
52
|
| Rozměr H2 (profilová vedení) |
35.5
mm |
| Rozměr N3 (profilová vedení) |
15
mm |
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.099
dm³/zdvih |
Popis

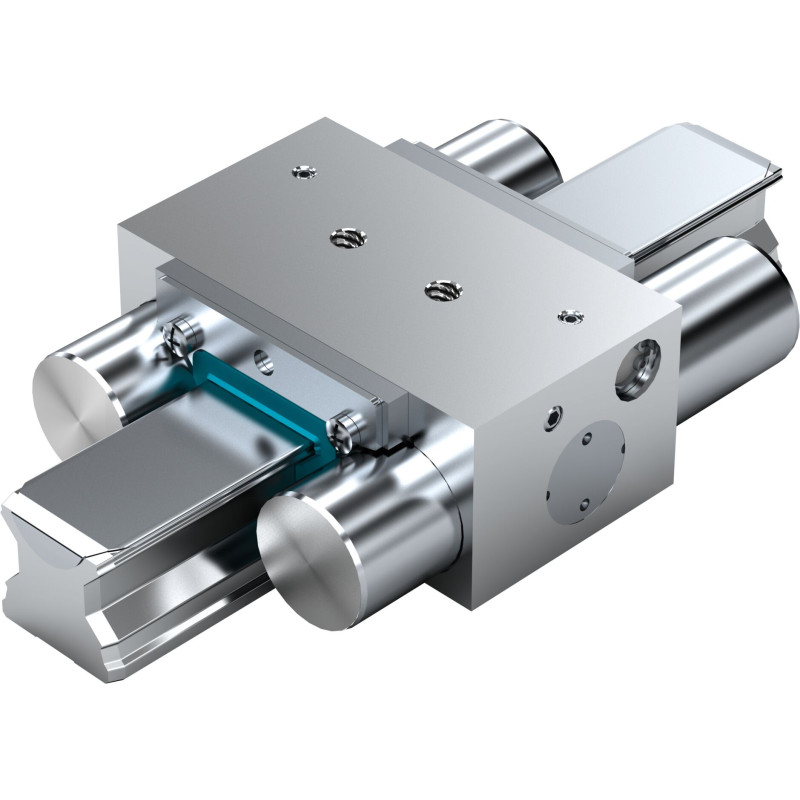

Pneumatický brzdný prvek MBPS*), FLS pro vedení válečkové kolejnice
Velikost = 45
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Upíná a brzdí pomocí akumulátoru energie pružiny
- S tvarovým stykem integrované kontaktní profily pro maximální axiální a horizontální tuhost, díky tomu vynikající brzdný účinek
- Dynamická a statická stabilizace v axiálním směru
- Upíná a brzdí bez tlaku (energie pružiny)
- Upínací a brzdný prvek s krátkou konstrukcí
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Integrované kompletní těsnění
- Vysoký trvalý výkon
- Vysoká přesnost polohování
- Mechanický klínový posuvný převod
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Nízká spotřeba vzduchu
- Bezúdržbové
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Hodí se pro všechny válečkové kolejnice SNS
- Nástavce, každý se třemi písty zapojenými do série, vytvářejí ve spojení se silnými pružinami přídržnou sílu až 4 700 N při otevíracím tlaku pouhých 4,5 bar
