Fyzická velikost a hmotnost
| Net weight |
2.327
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M10
|
| Height of guide rail H2 |
35.5
mm |
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
45
|
| Note: spring energy holding force with standard air port |
Holding force by spring energy at 6 bar. The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Air consumption (normal liter) standard air port |
0.099
dm³/stroke |
| Dimension A (profiled rail systems) |
120
mm |
| Dimension A1 (profiled rail systems) |
78.8
mm |
| Dimension B (profiled rail systems) |
49
mm |
| Dimension B1 |
32.2
mm |
| Dimension D1 |
30
mm |
| Dimension D2 |
30
mm |
| Dimension E1 |
26
mm |
| Dimension E3 (profiled rail systems) |
24.5
mm |
| Dimension F1 |
15
mm |
| Dimension F2 |
31.1
mm |
| Dimension H |
60
mm |
| Dimension H1 (profiled rail systems) |
52
|
| Dimension H2 (profiled rail systems) |
35.5
mm |
| Dimension N3 (profiled rail systems) |
15
mm |
| Footnote Dimension H1 |
Ball runner block .H. (...High...) Spacer plate necessary.
|
Popis

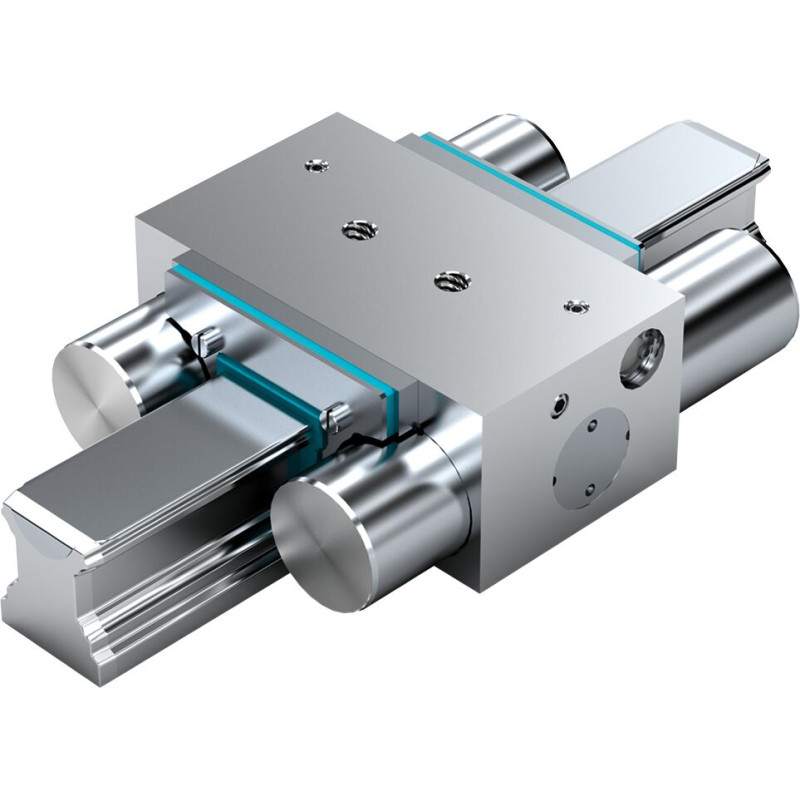

Pneumatický brzdný prvek MBPS*), FLS pro vedení kuličkové kolejnice
Velikost = 45
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Upíná a brzdí pomocí akumulátoru energie pružiny
- S tvarovým stykem integrované kontaktní profily pro maximální axiální a horizontální tuhost, díky tomu vynikající brzdný účinek
- Dynamická a statická stabilizace v axiálním směru
- Upíná a brzdí bez tlaku (energie pružiny)
- Upínací a brzdný prvek s krátkou konstrukcí
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Integrované kompletní těsnění
- Vysoký trvalý výkon
- Vysoká přesnost polohování
- Mechanický klínový posuvný převod
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Nízká spotřeba vzduchu
- Bezúdržbové
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Hodí se pro všechny kuličkové kolejnice SNS
- Nástavce, každý se třemi písty zapojenými do série, vytvářejí ve spojení se silnými pružinami přídržnou sílu až 4 700 N při otevíracím tlaku pouhých 4,5 bar
Catalog (1)
CAD (2)
Manual (2)
