Fyzická velikost a hmotnost
| Rozměr S2, průměr závitu |
M8
|
| Výška vodicí kolejnice H2 |
26.5
mm |
| Čistá hmotnost |
1.4
kg |
Další vlastnosti
| Jmenovitá velikost |
35
|
| Poznámka k rozměru H1 |
Kuličkový vozík .H. (...Hoch (Vysoký)...) Distanční deska nutná.
|
| Poznámka k přídržné síle energie pružiny se standardní přípojkou vzduchu |
Přídržná síla díky pružinové energii při 6 bar. Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Přípustná okolní teplota (min…max) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A |
100
mm |
| Rozměr A1 |
68
mm |
| Rozměr B |
46
mm |
| Rozměr B1 |
27.7
mm |
| Rozměr D1 |
28
mm |
| Rozměr D2 |
28
mm |
| Rozměr E1 |
24
mm |
| Rozměr E3 |
24.5
mm |
| Rozměr F1 |
9
mm |
| Rozměr F2 |
19
mm |
| Rozměr H |
48
mm |
| Rozměr H1 |
42
|
| Rozměr H2 |
26.5
mm |
| Rozměr N3 |
10
mm |
| Spotřeba vzduchu (normální litry) standardní přípojka vzduchu |
0.093
dm³/zdvih |
Popis

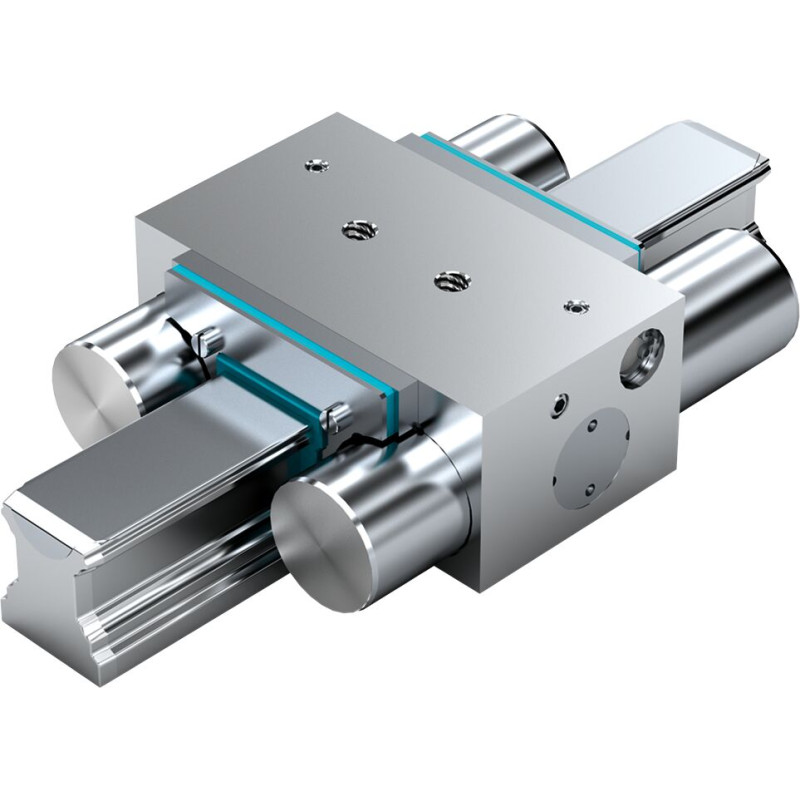

Pneumatický brzdný prvek MBPS*), FLS pro vedení kuličkové kolejnice
Velikost = 35
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Upíná a brzdí pomocí akumulátoru energie pružiny
- S tvarovým stykem integrované kontaktní profily pro maximální axiální a horizontální tuhost, díky tomu vynikající brzdný účinek
- Dynamická a statická stabilizace v axiálním směru
- Upíná a brzdí bez tlaku (energie pružiny)
- Upínací a brzdný prvek s krátkou konstrukcí
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Integrované kompletní těsnění
- Vysoký trvalý výkon
- Vysoká přesnost polohování
- Mechanický klínový posuvný převod
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Nízká spotřeba vzduchu
- Bezúdržbové
- 5 mil. upínacích cyklů (hodnota B10d) ‒ u přípojky PLUS nebude hodnoty B10d dosaženo
- Hodí se pro všechny kuličkové kolejnice SNS
- Nástavce, každý se třemi písty zapojenými do série, vytvářejí ve spojení se silnými pružinami přídržnou sílu až 4 700 N při otevíracím tlaku pouhých 4,5 bar
