| Mechanical accessories for linear axes |

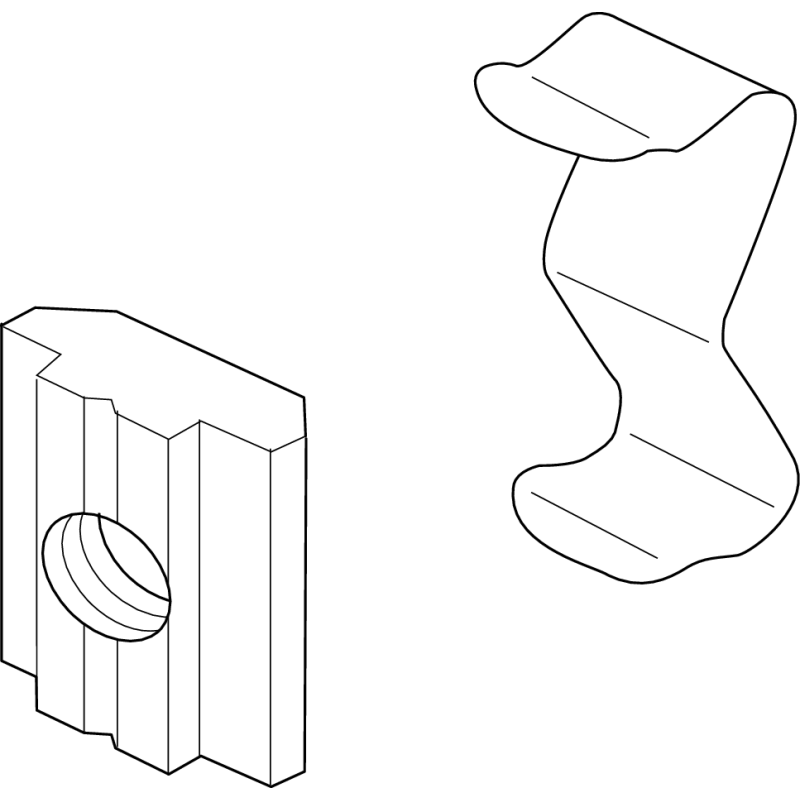

Sliding blocks and springs
|
| Nominal size |
CKK-/CKR-070,FMS-/FMB-065
|
| Type |
Sliding block
|
| Number of holes nB (profiled rail systems) |
1
|
| Tightening torque of fastening screws |
2.7
Nm |
| Tightening torque of fixing screws footnote |
at friction factor 0.125, in accordance with strength class 8.8
|
| Dimension A (profiled rail systems) |
4
mm |
| Dimension B (profiled rail systems) |
7.8
mm |
| Dimension C |
3.9
|
| Dimension D |
0.4
mm |
| Dimension E |
10
mm |
| Thread Dimension |
M4
|
