Fyzická velikost a hmotnost
| Net weight |
0.27
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M5
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
25
|
| Note: spring energy holding force with standard air port |
Holding force by spring energy at 6 bar. The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +60 °C
|
| Air consumption (normal liter) standard air port |
0.015
dm³/stroke |
| Dimension A (profiled rail systems) |
61.4
mm |
| Dimension B (profiled rail systems) |
41
mm |
| Dimension E1 |
23.9
mm |
| Dimension E2 (profiled rail systems) |
9.5
mm |
| Dimension E3 (profiled rail systems) |
9.75
mm |
| Dimension F1 |
6.5
mm |
| Dimension F2 |
36
mm |
| Dimension H |
36
mm |
| Dimension H1 (profiled rail systems) |
32.5
|
| Dimension H3 |
24.55
mm |
| Dimension N3 (profiled rail systems) |
7.7
mm |
| Dimension X (profiled rail systems) |
6.5
mm |
| Footnote Dimension H1 |
Ball runner block .H. (...High...) Spacer plate necessary.
|
Popis

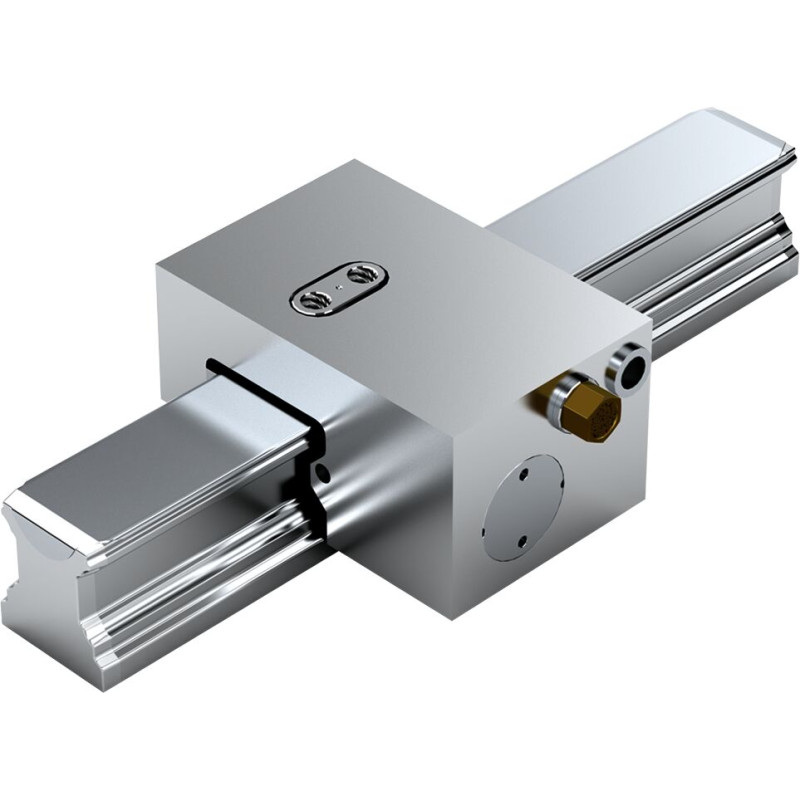

Pneumatický upínací prvek LCP*) pro vedení kuličkové kolejnice
Velikost = 25
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly u krátké konstrukce
- Dynamická a statická stabilizace v axiálním směru
- Jednoduchý princip mechanického upínání rukojetí u LCP a LCPS s příznivým poměrem cena/výkon
- Snadná montáž
- Upíná tlakem (pneumaticky) prostřednictvím mechanického upínání rukojetí
- Ocelové pouzdro, chemicky poniklované
- Vysoká axiální a horizontální tuhost
- Přesné polohování
- Plynule regulovatelný tlak 5,5–8 bar
- Krátké cykly uvolnění
- Uvolnění silou pružiny. Předpjatá vratná pružina umožňuje krátké cykly uvolnění.
- Hodí se pro všechny kuličkové kolejnice SNS
