Fyzická velikost a hmotnost
| Čistá hmotnost |
21.39
kg |
| Vnější průměr D |
190
mm |
Další vlastnosti
| Dynamická nosnost C |
470300
N |
| Jmenovitá velikost |
75 x 10/20
|
| Mezní otáčky (tuk) nmax |
2025
min⁻¹ |
| Mezní otáčky nmin |
2025
min⁻¹ |
| Poznámka pod čarou pro maximální otáčky nmax |
Orientační hodnoty při nízkém zatížení ložiska, dobrém odvodu tepla a vhodných mazivech s nízkou konzistencí
|
| Rozměr B (profilová vedení) |
172
mm |
| Rozměr d |
90
mm |
| Rozměr D |
190
mm |
| Statická nosnost C0 |
1123100
N |
| Tolerance rozměru d |
- 0.02
|
Popis

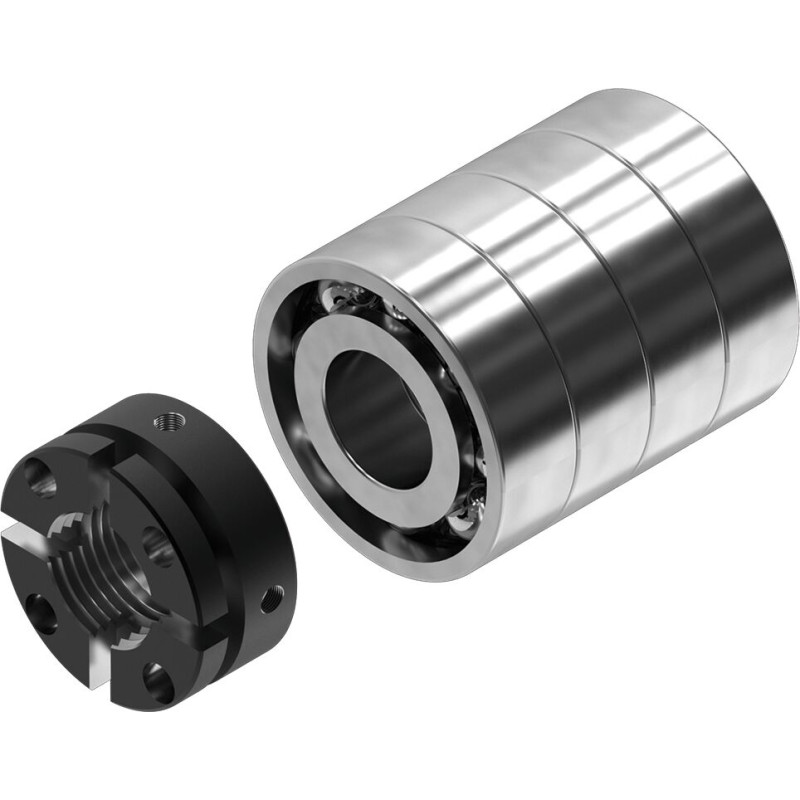

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGS, (není k dispozici jednotlivě), drážkovaná matice NMA Hodí se pro konce vřetene, tvar◡812, 822, 832, 842
Funkce
- Konstrukční skupina ložiska obsahuje:
- Radiální axiální ložisko LGS podle DIN 628 (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 112, 122, 132, 142, 512, 532, 812, 822, 832, 842, 912, 922, 932, 942
