Fyzická velikost a hmotnost
| Čistá hmotnost |
0.73
kg |
| Vnější průměr D |
52
mm |
Další vlastnosti
| Dynamická nosnost C |
54200
N |
| Jmenovitá velikost |
30 x 5/10
|
| Mezní otáčky (tuk) nmax |
8100
min⁻¹ |
| Mezní otáčky nmin |
8100
min⁻¹ |
| Poznámka pod čarou pro maximální otáčky nmax |
Orientační hodnoty při nízkém zatížení ložiska, dobrém odvodu tepla a vhodných mazivech s nízkou konzistencí
|
| Rozměr B (profilová vedení) |
60
mm |
| Rozměr d |
20
mm |
| Rozměr D |
52
mm |
| Statická nosnost C0 |
80000
N |
| Tolerance rozměru d |
- 0.01
|
Popis

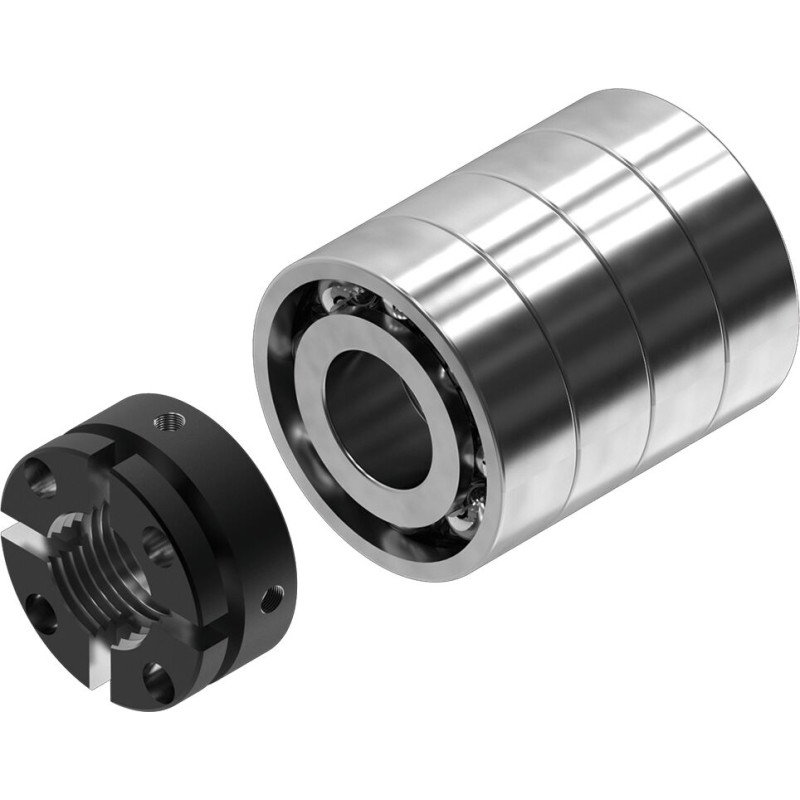

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGS, (není k dispozici jednotlivě), drážkovaná matice NMA Hodí se pro konce vřetene, tvar◡812, 822, 832, 842
Funkce
- Konstrukční skupina ložiska obsahuje:
- Radiální axiální ložisko LGS podle DIN 628 (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 112, 122, 132, 142, 512, 532, 812, 822, 832, 842, 912, 922, 932, 942
