Fyzická velikost a hmotnost
| Vnější průměr D |
30
mm |
| Čistá hmotnost |
0.15
kg |
Další vlastnosti
| Jmenovitá velikost |
16 x 5/10/16
|
| Dynamická nosnost C |
20000
N |
| Mezní otáčky (tuk) nmax |
13500
min⁻¹ |
| Mezní otáčky nmin |
13500
min⁻¹ |
| Statická nosnost C0 |
25800
N |
| Poznámka pod čarou pro maximální otáčky nmax |
Orientační hodnoty při nízkém zatížení ložiska, dobrém odvodu tepla a vhodných mazivech s nízkou konzistencí
|
| Rozměr B (profilová vedení) |
36
mm |
| Rozměr D |
30
mm |
| Rozměr d |
10
mm |
| Tolerance rozměru d |
- 0.008
|

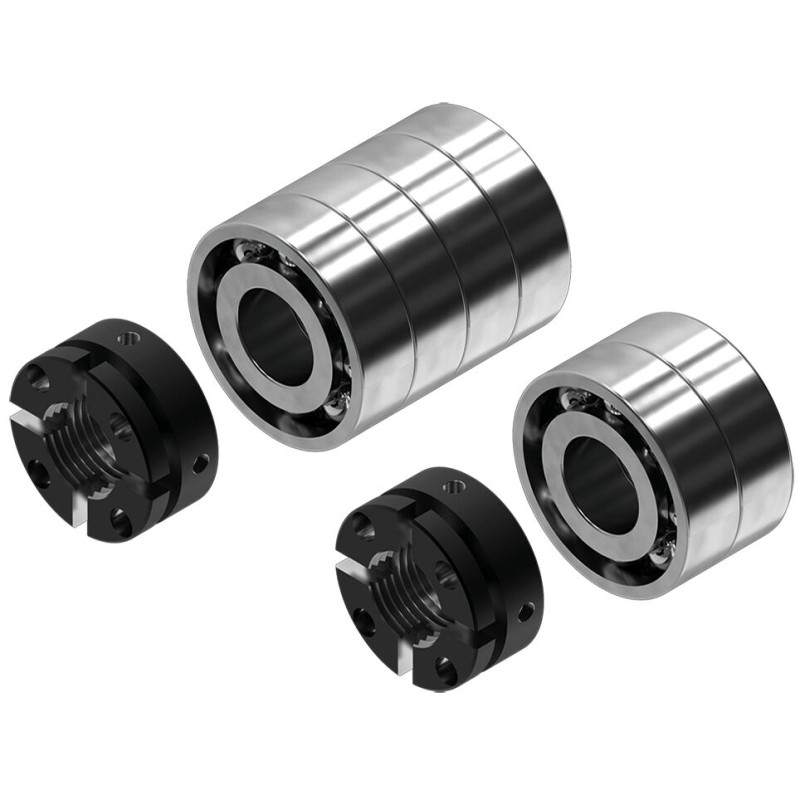

Popis
Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGS, (není k dispozici jednotlivě), drážkovaná matice NMA Hodí se pro konce vřetene, tvar◡812, 822, 832, 842
Funkce
- Pevné uložení obsahuje:
- Radiální axiální ložisko LGS podle DIN 628 (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 81, 81A, 82, 82A
