Fyzická velikost a hmotnost
| Čistá hmotnost |
54.2
g |
| Vnější průměr D |
24
mm |
Další vlastnosti
| Dynamická nosnost C |
6900
N |
| Jmenovitá velikost |
6 x 1/2,8 x 1/2/2,5/5,12 x 2/5/10
|
| Mezní otáčky (tuk) nmax |
6800
min⁻¹ |
| Mezní otáčky nmin |
6800
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Oznámení ke statické nosnosti C0 |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Rozměr B (profilová vedení) |
15
mm |
| Rozměr d |
6
mm |
| Rozměr D |
24
mm |
| Statická nosnost C0 |
8500
N |
| Tolerance rozměru d |
- 0.01
|
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.04
Nm |
| Tuhost ložiska (axiální) RFB |
200
N/μm |
| Tuhost při klopení Rkl |
8
Nm/mrad |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|

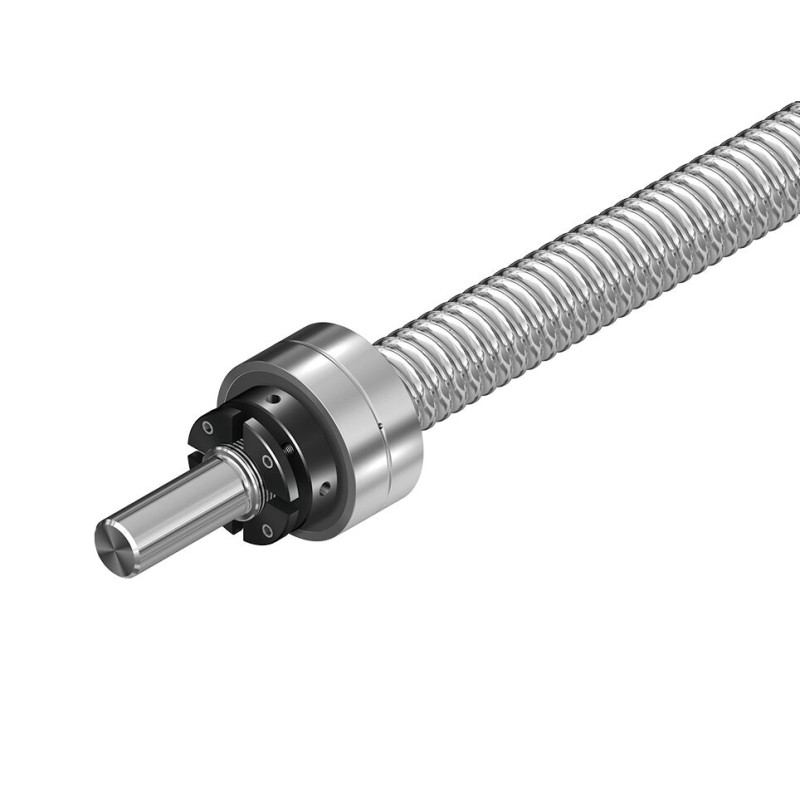

Popis
Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGN, hřídelová matice NMA nebo NMZ. Vhodné pro konce vřetene tvar◡51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
Funkce
- Pevné uložení obsahuje:
- Axiální šikmé kuličkové ložisko LGN
- Hřídelová matice NMA nebo NMZ
- Vhodné pro konce vřetene tvar 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
