Fyzická velikost a hmotnost
| Vnější průměr D |
34
mm |
| Čistá hmotnost |
0.116
kg |
Další vlastnosti
| Dynamická nosnost C |
13400
N |
| Jmenovitá velikost |
BASA 16 x 5/10/16
|
| Mezní otáčky (tuk) nmax |
4600
min⁻¹ |
| Mezní otáčky nmin |
4600
min⁻¹ |
| Poznámka ke statické nosnosti C0 |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Poznámka k dynamické nosnosti C |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Rozměr B |
20
mm |
| Rozměr D |
34
mm |
| Statická nosnost C0 |
18800
N |
| Tolerance rozměru d |
- 0.01
|
| Tuhost ložiska (axiální) RFB |
325
N/μm |
| Tuhost při klopení Rkl |
25
Nm/mrad |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.12
Nm |
Popis

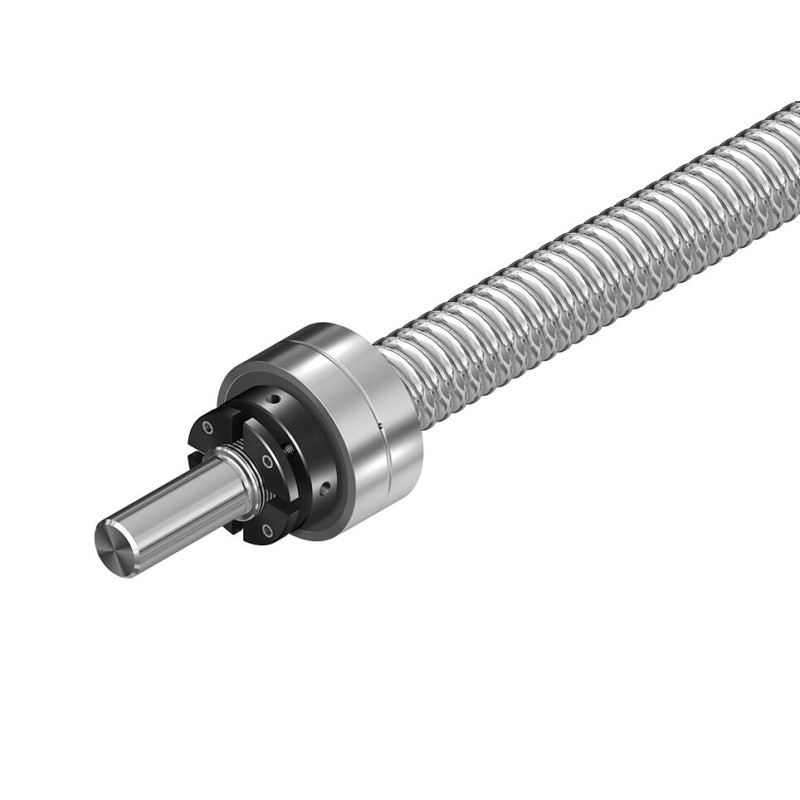

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGN, hřídelová matice NMA nebo NMZ. Vhodné pro konce vřetene tvar◡51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
Funkce
- Pevné uložení obsahuje:
- Axiální šikmé kuličkové ložisko LGN
- Hřídelová matice NMA nebo NMZ
- Vhodné pro konce vřetene tvar 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931
