Fyzická velikost a hmotnost
| Vnější průměr D |
45
mm |
| Čistá hmotnost |
0.282
kg |
Další vlastnosti
| Jmenovitá velikost |
20 x 5
|
| Dynamická nosnost C |
17900
N |
| Mezní otáčky (tuk) nmax |
3500
min⁻¹ |
| Mezní otáčky nmin |
3500
min⁻¹ |
| Statická nosnost C0 |
28000
N |
| Tuhost při klopení Rkl |
65
Nm/mrad |
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.2
Nm |
| Tuhost ložiska (axiální) RFB |
400
N/μm |
| Rozměr B (profilová vedení) |
25
mm |
| Rozměr D |
45
mm |
| Rozměr d |
15
mm |
| Tolerance rozměru d |
- 0.01
|
Popis

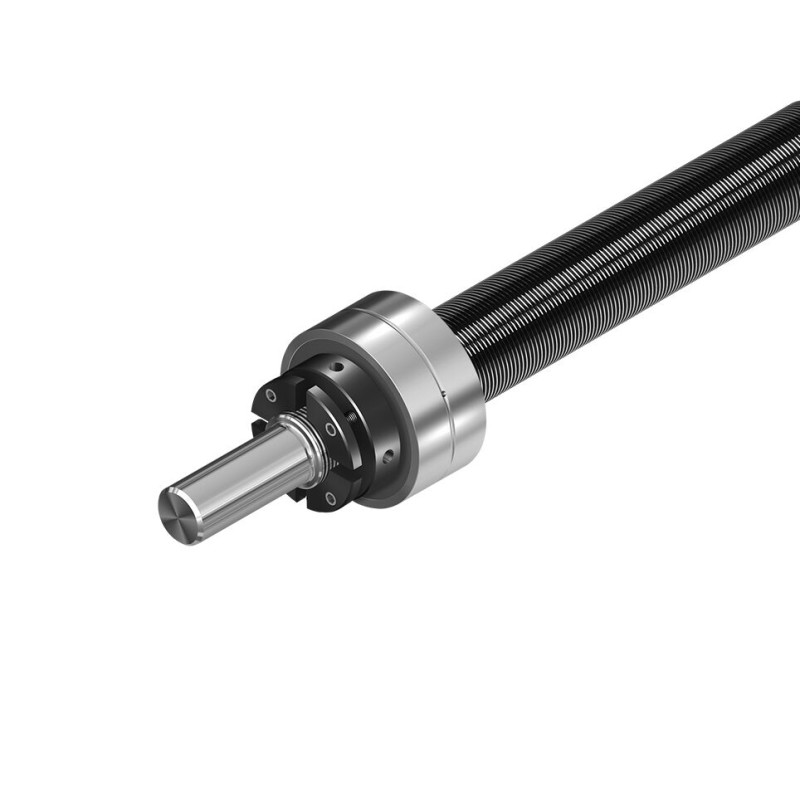

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGN, (není k dispozici jednotlivě), drážkovaná matice NMA Hodí se pro konce vřetene, tvar◡812, 822
Funkce
- Konstrukční skupina ložiska obsahuje:
- Axiální šikmé kuličkové ložisko LGN (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 112, 122, 512, 812, 822, 912, 922
