Fyzická velikost a hmotnost
| Čistá hmotnost |
37.9
g |
| Vnější průměr D |
20.5
mm |
Další vlastnosti
| Dynamická nosnost C |
1340
N |
| Jmenovitá velikost |
6 x 1/2,8 x 1/2/2,5/5,12 x 2/5/10
|
| Oznámení k dynamické nosnosti C |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Oznámení ke statické nosnosti C0 |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Rozměr A1 (profilová vedení) |
24
mm |
| Rozměr A2 (systémy profilových kolejnic) |
35
mm |
| Rozměr B (profilová vedení) |
12
mm |
| Rozměr d |
6
mm |
| Rozměr D |
20.5
mm |
| Rozměr d2 |
4.5
mm |
| Rozměr H |
13
mm |
| Statická nosnost C0 |
1250
N |
| Tolerance D |
+0.03,-0.01
|
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
Popis

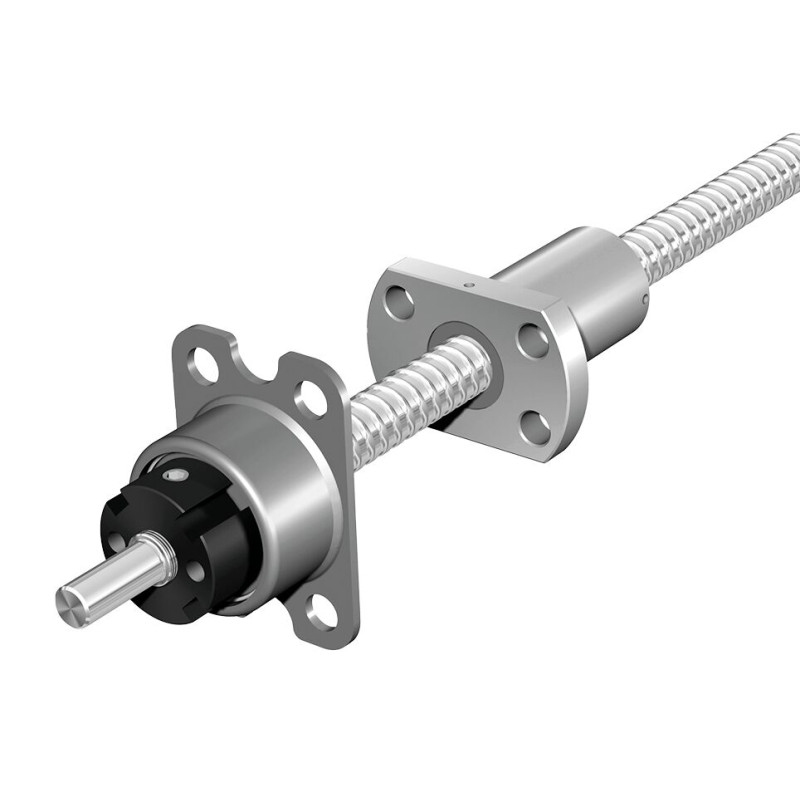

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGL, hřídelová matice NMG, NMZ. Vhodné pro konce vřetene tvar 81, 81A, 82, 82A, 831/83, 83A, 841/84, 84A
Funkce
- Dvoustranně účinné, možnost našroubování, pro cenově výhodné konstrukce
- Pevné uložení obsahuje:
- Axiální šikmé kuličkové ložisko LGL
- Hřídelová matice NMG, NMZ
- Vhodné pro konce vřetene tvar 81, 81A, 82, 82A, 831/83, 83A, 841/84, 84A
