Fyzická velikost a hmotnost
| Vnější průměr D |
38.45
mm |
| Čistá hmotnost |
0.162
kg |
Další vlastnosti
| Dynamická nosnost C |
16400
N |
| Jmenovitá velikost |
BASA 25 x 5/10
|
| Poznámka ke statické nosnosti C0 |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Poznámka k dynamické nosnosti C |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Rozměr A1 |
47
mm |
| Rozměr A2 |
51
mm |
| Rozměr B |
22
mm |
| Rozměr D |
38.45
mm |
| Rozměr H |
24
mm |
| Rozměr d2 |
6.6
mm |
| Statická nosnost C0 |
22400
N |
| Tolerance rozměru D |
+0.03,-0.01
|
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
Popis

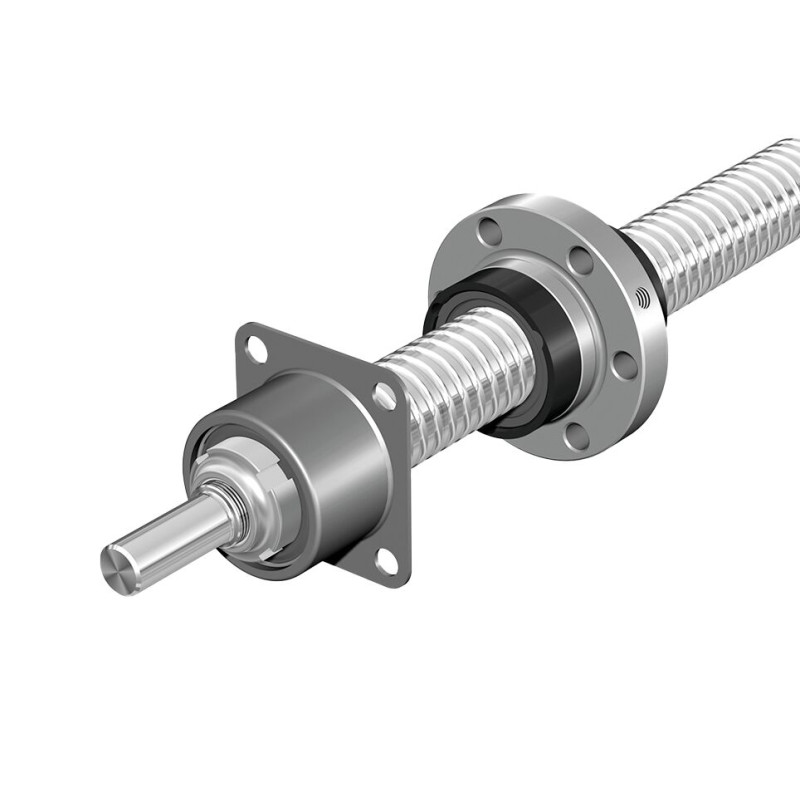

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGL, hřídelová matice NMG, NMZ. Vhodné pro konce vřetene tvar 81, 81A, 82, 82A, 831/83, 83A, 841/84, 84A
Funkce
- Dvoustranně účinné, možnost našroubování, pro cenově výhodné konstrukce
- Pevné uložení obsahuje:
- Axiální šikmé kuličkové ložisko LGL
- Hřídelová matice NMG, NMZ
- Vhodné pro konce vřetene tvar 81, 81A, 82, 82A, 831/83, 83A, 841/84, 84A
