Fyzická velikost a hmotnost
| Vnější průměr D |
90
mm |
| Čistá hmotnost |
2.49
kg |
Další vlastnosti
| Jmenovitá velikost |
48 x 5/10/20
|
| Dynamická nosnost C |
66000
N |
| Mezní otáčky (tuk) nmax |
2000
min⁻¹ |
| Mezní otáčky nmin |
2000
min⁻¹ |
| Statická nosnost C0 |
177000
N |
| Tuhost při klopení Rkl |
900
Nm/mrad |
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.9
Nm |
| Tuhost ložiska (axiální) RFB |
1600
N/μm |
| Rozměr B (profilová vedení) |
68
mm |
| Rozměr D |
90
mm |
| Rozměr d |
35
mm |
| Tolerance rozměru d |
- 0.005
|
| Rozměr J |
75
mm |
Popis

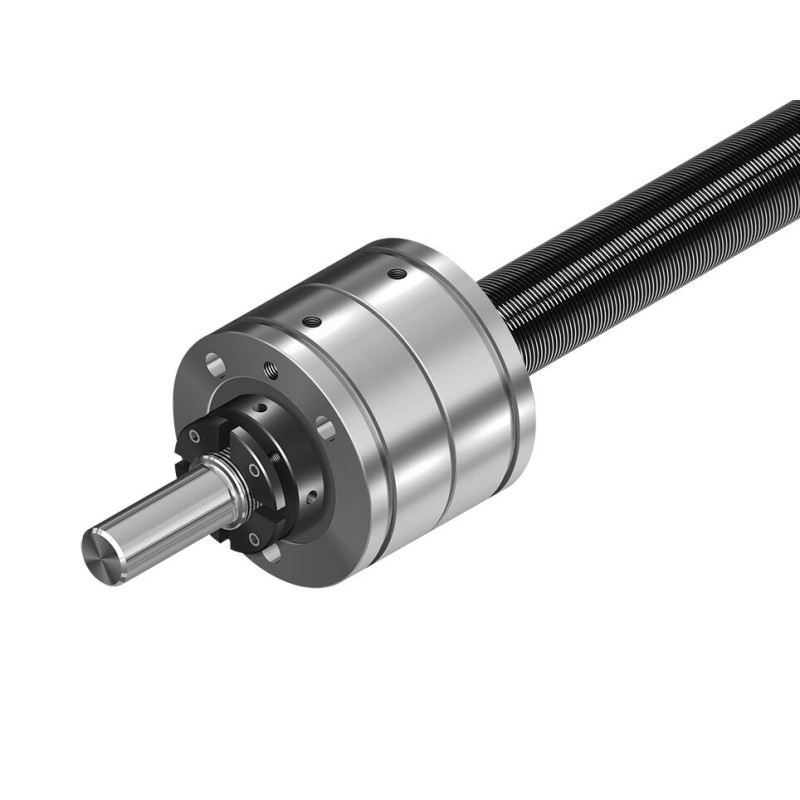

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGF, (není k dispozici jednotlivě), drážkovaná matice NMA Hodí se pro konce vřetene, tvar◡812, 822
Funkce
- Konstrukční skupina ložiska obsahuje:
- Axiální šikmé kuličkové ložisko LGF (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 112, 122, 512, 812, 822, 912, 922
