Fyzická velikost a hmotnost
| Čistá hmotnost |
1.666
kg |
| Vnější průměr D |
80
mm |
Další vlastnosti
| Dynamická nosnost C |
47500
N |
| Jmenovitá velikost |
50 x 10/12/16/20/25/30/40,39 x 5/10
|
| Mezní otáčky (tuk) nmax |
2200
min⁻¹ |
| Mezní otáčky nmin |
2200
min⁻¹ |
| Rozměr B (profilová vedení) |
56
mm |
| Rozměr d |
30
mm |
| Rozměr D |
80
mm |
| Rozměr J |
63
mm |
| Statická nosnost C0 |
127000
N |
| Tolerance rozměru d |
- 0.005
|
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.75
Nm |
| Tuhost ložiska (axiální) RFB |
1500
N/μm |
| Tuhost při klopení Rkl |
620
Nm/mrad |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|
Popis

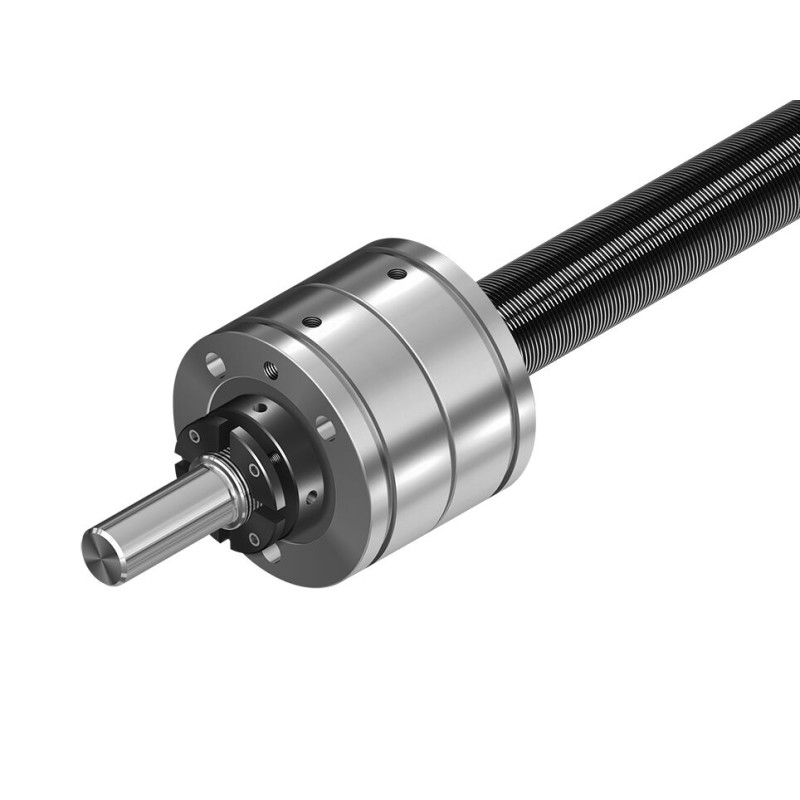

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGF, hřídelová matice NMA nebo NMZ. Vhodné pro konce vřetene tvar◡51, 51A, 52, 52A, 81, 81A, 82, 82A, 91, 91A, 92, 92A
Funkce
- Konstrukční skupina ložiska obsahuje:
- Axiální šikmé kuličkové ložisko LGF (není dostupné jednotlivě)
- Hřídelová matice NMA
- Vhodné pro konce vřetene tvar 112, 122, 512, 812, 822, 912, 922
