Fyzická velikost a hmotnost
| Čistá hmotnost |
0.52
kg |
| Poznámka pod čarou Hmotnost m |
R159001730
|
| Vnější průměr D |
62
mm |
Další vlastnosti
| Dynamická nosnost C |
18800
N |
| Jmenovitá velikost |
25 x 5/10/25
|
| Mezní otáčky (tuk) nmax |
3300
min⁻¹ |
| Mezní otáčky nmin |
3300
min⁻¹ |
| Oznámení k dynamické nosnosti C |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Oznámení ke statické nosnosti C0 |
Zatížení ložiska (viz obecné technické poznámky a informace o ložiscích, "Poznámky k projektování")
|
| Rozměr B (profilová vedení) |
25
mm |
| Rozměr d |
17
mm |
| Rozměr D |
62
mm |
| Rozměr J |
48
mm |
| Statická nosnost C0 |
31000
N |
| Tolerance rozměru d |
- 0.01
|
| Třecí moment ložiska s těsnicím kroužkem MRb |
0.24
Nm |
| Tuhost ložiska (axiální) RFB |
450
N/μm |
| Tuhost při klopení Rkl |
80
Nm/mrad |
| Typ |
Axiální kuličkové ložisko s kosoúhlým stykem
|

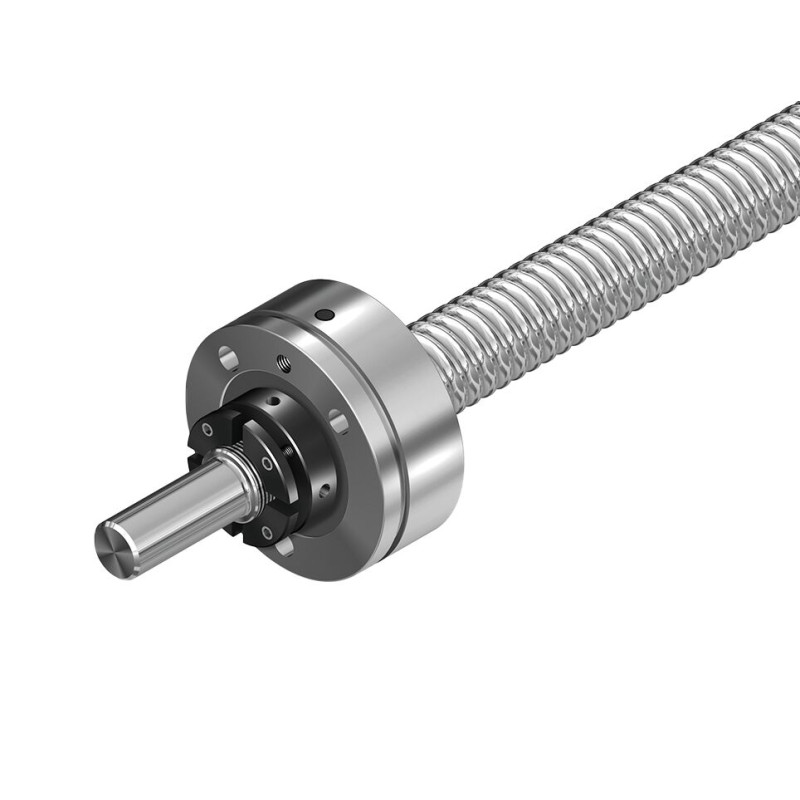

Popis
Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGF, hřídelová matice NMA nebo NMZ. Vhodné pro konce vřetene tvar◡51, 51A, 52, 52A, 81, 81A, 82, 82A, 91, 91A, 92, 92A
Funkce
- Pevné uložení obsahuje:
- Axiální šikmé kuličkové ložisko LGF
- Hřídelová matice NMA nebo NMZ
- Vhodné pro konce vřetene tvar 51, 51A, 52, 52A, 81, 81A, 82, 82A, 91, 91A, 92, 92A
