Fyzická velikost a hmotnost
| Rozměr S2, průměr závitu |
M8
|
| Čistá hmotnost |
1.25
kg |
Další vlastnosti
| Jmenovitá velikost |
35
|
| Pohltivost |
1.1
cm³ |
| Poznámka k pohltivosti |
Na každou upínací operaci
|
| Poznámka k přídržné síle 1 |
Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68). Přípustná přídržná síla viz "Technické údaje a výpočty".
|
| Poznámka k přídržné síle 2 |
100 bar
|
| Přídržná síla |
3500
N |
| Přípustná okolní teplota (min…max) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A |
70
mm |
| Rozměr B1 |
120.5
mm |
| Rozměr E1 |
50
mm |
| Rozměr E2 |
72
mm |
| Rozměr F |
12
mm |
| Rozměr H |
48
mm |
| Rozměr H1 |
40
|
| Rozměr N3 |
13
mm |
Popis

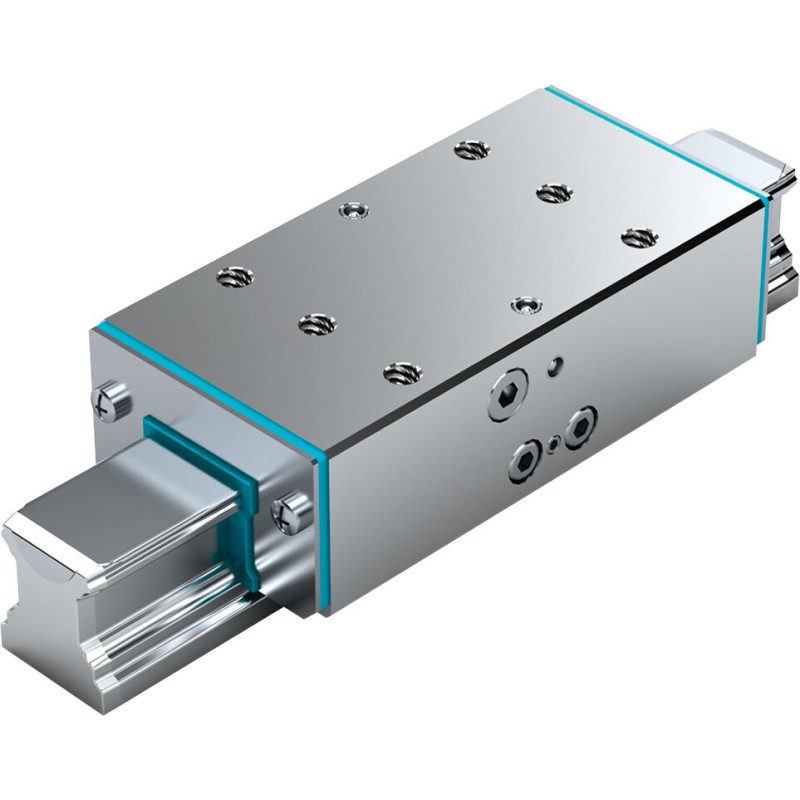

Hydraulický upínací prvek KWH*), SLS pro vedení kuličkové kolejnice
Velikost = 35
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly
- Dynamická a statická stabilizace v axiálním směru
- Kompaktní provedení, kompatibilní s DIN 645
- Upíná a brzdí tlakem
- Hodí se pro všechny kuličkové kolejnice SNS
- Oboustranný závit pro připojení hydraulického systému
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Vysoká přesnost polohování
- Integrované kompletní těsnění
- Speciální technologie tlakové membrány pro maximální funkční spolehlivost bez tlakových ztrát a netěsností
- S tvarovým stykem integrované a velkoplošné kontaktní profily pro maximální axiální tuhost
- 10 mil. upínacích cyklů (hodnota B10d)
