Fyzická velikost a hmotnost
| Net weight |
0.876
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M6
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
25
|
| Holding force |
1600
N |
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote 1 holding force |
The inspection is done in a mounted state with a lubricated layer (ISO-VG 68). For permissible holding forces see "Technical data and calculations".
|
| Note: holding force 2 |
100 bar
|
| Footnote displacement |
Per clamping
|
| Displacement |
0.6
cm³ |
| Dimension A (profiled rail systems) |
48
mm |
| Dimension B1 |
92
mm |
| Dimension E1 |
35
mm |
| Dimension E2 (profiled rail systems) |
50
mm |
| Dimension F |
12
mm |
| Dimension H |
40
mm |
| Dimension H1 (profiled rail systems) |
33.5
|
| Dimension N3 (profiled rail systems) |
12
mm |
Popis

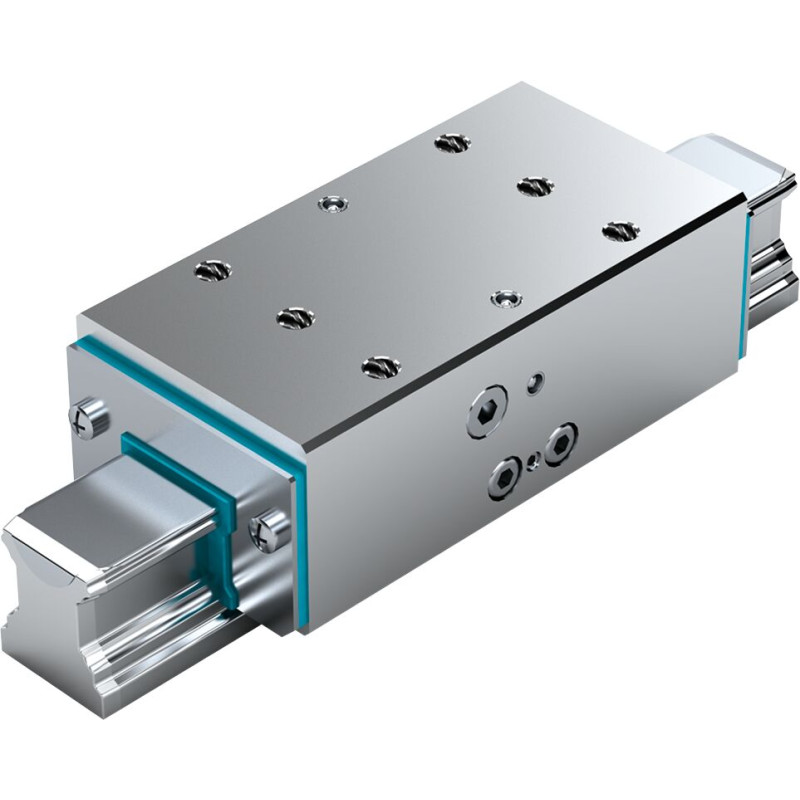

Hydraulický upínací prvek KWH*), SLH pro vedení kuličkové kolejnice
Velikost = 25
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly
- Dynamická a statická stabilizace v axiálním směru
- Kompaktní provedení, kompatibilní s DIN 645
- Upíná tlakem
- Hodí se pro všechny kuličkové kolejnice SNS
- Oboustranný závit pro připojení hydraulického systému
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Vysoká přesnost polohování
- Integrované kompletní těsnění
- Speciální technologie tlakové membrány pro maximální funkční spolehlivost bez tlakových ztrát a netěsností
- S tvarovým stykem integrované a velkoplošné kontaktní profily pro maximální axiální tuhost
- 10 mil. upínacích cyklů (hodnota B10d)
