Fyzická velikost a hmotnost
| Rozměr S2 průměr závitu (profilová vedení) |
M27
|
Další vlastnosti
| Příslušenství pro |
Vodicí kladka
|
| Jmenovitá velikost |
125
|
| Přídržná síla |
46000
N |
| Oznámení k přídržné síle 3 |
Při 150 bar
|
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Poznámka pod čarou 1 přídržná síla |
Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68). Přípustná přídržná síla viz "Technické údaje a výpočty".
|
| Sací objem Poznámka pod čarou |
Na každou upínací operaci
|
| Pohltivost |
7.6
cm³ |
| Rozměr A (profilová vedení) |
320
mm |
| Rozměr B1 |
227
mm |
| Rozměr B3 |
245
mm |
| Rozměr E1 |
270
mm |
| Rozměr E2 (profilová vedení) |
102.5
mm |
| Rozměr E3 (profilová vedení) |
102.5
mm |
| Rozměr F |
50
mm |
| Rozměr H |
160
mm |
| Rozměr H1 (profilová vedení) |
135
|
| Rozměr N1 (profilová vedení) |
45
mm |
| Rozměr N2 (profilová vedení) |
29
mm |
| Rozměr S1 (profilová vedení) |
24
mm |
Popis

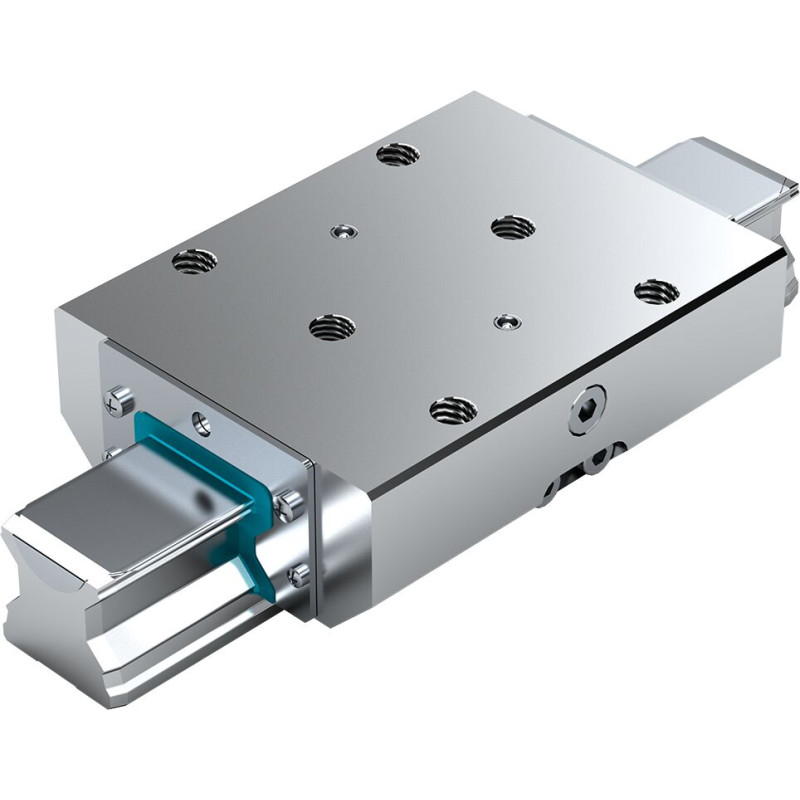

Hydraulický upínací prvek KWH*), FLS pro vedení válečkové kolejnice
Velikost = 125
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly
- Dynamická a statická stabilizace v axiálním směru
- Kompaktní provedení, kompatibilní s DIN 645
- Upíná a brzdí tlakem
- Hodí se pro všechny válečkové kolejnice SNS
- Oboustranný závit pro připojení hydraulického systému
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Vysoká přesnost polohování
- Integrované kompletní těsnění
- Speciální technologie tlakové membrány pro maximální funkční spolehlivost bez tlakových ztrát a netěsností
- S tvarovým stykem integrované a velkoplošné kontaktní profily pro maximální axiální tuhost
- 10 mil. upínacích cyklů (hodnota B10d)
