Fyzická velikost a hmotnost
| Čistá hmotnost |
0.8
kg |
| Délka vodicí kladky |
107.9
mm |
| Rozměr S9 průměr závitu (profilová vedení) |
M3
|
| Šířka vodicí kladky |
70
mm |
| Výška vodicí kladky |
30
mm |
| Výška vodicí kladky s vodicí kolejnicí |
36
mm |
| Výška vodicí kolejnice H2 |
20
mm |
Další vlastnosti
| Dynamická nosnost C100 |
28000
N |
| Dynamická nosnost C50 |
35300
N |
| Dynamický podélný moment únosnosti ML100 |
390
Nm |
| Dynamický podélný moment únosnosti ML50 |
490
Nm |
| Dynamický torzní moment únosnosti Mt100 |
350
Nm |
| Dynamický torzní moment únosnosti Mt50 |
440
Nm |
| Jmenovitá velikost |
25
|
| Koeficient tření μ |
0.002 ... 0.003
|
| Konstrukce |
FLS - Příruba dlouhá standardní výška
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Maximální přípustná lineární rychlost vmax |
5
m/s |
| Maximální zrychlení amax |
500
m/s² |
| Mazání |
Předem namazáno, zakonzervováno
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – maximální zrychlení amax |
Pokud Fcomb◡ 2,8 • Fpr: amax = 50 m/s2
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení k přípustné okolní teplotě (min. ... max.) |
Krátkodobě přípustné do 100 °C.
|
| Oznámení ke koeficientu tření μ |
Součinitel tření µ bez tření těsnění
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Provedení |
Vedení kuličkové kolejnice
|
| Rozměr A (profilová vedení) |
70
mm |
| Rozměr A1 (profilová vedení) |
35
mm |
| Rozměr A2 (systémy profilových kolejnic) |
23
mm |
| Rozměr A3 (systémy profilových kolejnic) |
23.5
mm |
| Rozměr B (profilová vedení) |
107.9
mm |
| Rozměr B1 |
79.5
mm |
| Rozměr E1 |
57
mm |
| Rozměr E2 |
45
mm |
| Rozměr E8 (profilová vedení) |
33
mm |
| Rozměr E9 (profilová vedení) |
13
mm |
| Rozměr H |
36
mm |
| Rozměr H1 (profilová vedení) |
30
|
| Rozměr H2 (profilová vedení) |
20
mm |
| Rozměr K1 (profilová vedení) |
23.3
mm |
| Rozměr K2 (profilová vedení) |
23.35
mm |
| Rozměr K3 (profilová vedení) |
7
mm |
| Rozměr K4 (profilová vedení) |
7
mm |
| Rozměr N1 (profilová vedení) |
9
mm |
| Rozměr N6 (profilová vedení) |
11.3
mm |
| Rozměr S1 (profilová vedení) |
6.7
mm |
| Rozměr S2 (profilová vedení) |
M8
|
| Rozměr S5 (profilová vedení) |
7
mm |
| Rozměr S9 |
M3x6.5 mm
|
| Rozměr S9 Stoupání |
6.5
mm |
| Rozměr T |
60
mm |
| Rozměr T1 min |
13
mm |
| Rozměr V1 |
7.5
mm |
| Rozteč T vodicí kolejnice |
60
mm |
| Statická nosnost C0 |
44200
N |
| Statický podélný moment únosnosti ML0 |
620
Nm |
| Statický torzní moment únosnosti Mt0 |
550
Nm |
| Těsnění |
SS – standardní těsnění
|
| Tolerance rozměru B (profilová vedení) |
+ 0.5
|
| Tolerance rozměru N6 (profilová vedení) |
± 0.5
|
| Třída předpětí |
C2 – střední předpětí
|
| Třída přesnosti |
P – Přesná
|
| Typ konstrukce |
Kuličkový vozík Compact Line
|

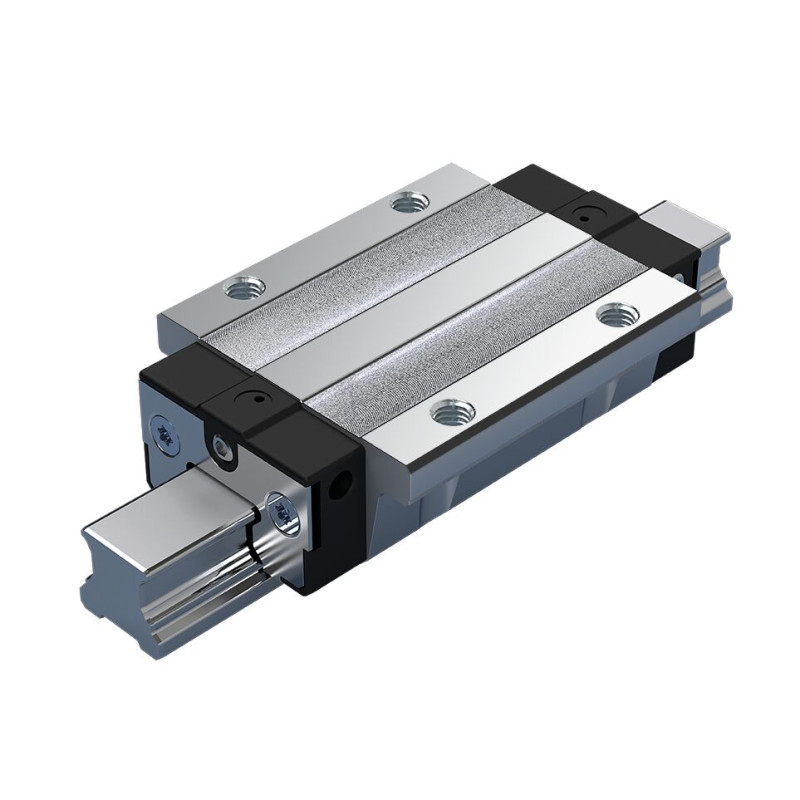

Popis
Kuličkový vozík Compact Line je přesný a vyznačuje se těmito parametry:
Konstrukční velikost 25
Konstrukce FLS – příruba dlouhá standardní výška
Těleso vodicího vozíku z uhlíkové oceli CS
Třída předpětí C2: Střední předpětí
Třída přesnosti P: Přesná
bez kuličkového řetězu
Poprvé namazáno tukem a konzervováno
Těleso vodicího vozíku ve standardním provedení
Celková délka vodicí kladky = 107,9 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Oblast použití: V případě vysokých požadavků na tuhost
- Nosnost: Velmi vysoká
- Sešroubování shora a zdola
