Fyzická velikost a hmotnost
| Délka vodicí kladky |
72.6
mm |
| Rozměr S9, průměr závitu |
M2,5
|
| Výška vodicí kladky |
19.9
mm |
| Výška vodicí kladky s vodicí kolejnicí |
24
mm |
| Výška vodicí kolejnice H2 |
14.1
mm |
| Čistá hmotnost |
0.25
kg |
| Šířka vodicí kladky |
47
mm |
Další vlastnosti
| Dynamická nosnost C100 |
11500
N |
| Dynamická nosnost C50 |
14500
N |
| Dynamický podélný moment únosnosti ML100 |
110
Nm |
| Dynamický podélný moment únosnosti ML50 |
140
Nm |
| Dynamický torzní moment únosnosti Mt100 |
100
Nm |
| Dynamický torzní moment únosnosti Mt50 |
130
Nm |
| Jmenovitá velikost |
15
|
| Koeficient tření μ |
0.002 ... 0.003
|
| Konstrukce |
FLS - Příruba dlouhá standardní výška
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Maximální přípustná lineární rychlost vmax |
5
m/s |
| Maximální zrychlení amax |
500
m/s² |
| Maznice |
bez maznice
|
| Mazání |
Předem namazáno, zakonzervováno
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Poznámka k maximálnímu zrychlení amax |
Pokud Fcomb◡ 2,8 • Fpr: amax = 50 m/s2
|
| Poznámka ke koeficientu tření μ |
Součinitel tření µ bez tření těsnění
|
| Poznámka k přípustné okolní teplotě (min....max) |
Krátkodobě přípustné do 100 °C.
|
| Provedení |
Vedení kuličkové kolejnice
|
| Přípustná okolní teplota (min…max) |
-10 °C ... +80 °C
|
| Rozměr A |
47
mm |
| Rozměr A1 |
23.5
mm |
| Rozměr A2 |
15
mm |
| Rozměr A3 |
16
mm |
| Rozměr B |
72.6
mm |
| Rozměr B1 |
53.6
mm |
| Rozměr E1 |
38
mm |
| Rozměr E2 |
30
mm |
| Rozměr E8 |
20.5
mm |
| Rozměr E9 |
7.8
mm |
| Rozměr H |
24
mm |
| Rozměr H1 |
19.9
|
| Rozměr H2 |
14.1
mm |
| Rozměr K1 |
15.2
mm |
| Rozměr K2 |
19.8
mm |
| Rozměr K3 |
5.65
mm |
| Rozměr K4 |
5.65
mm |
| Rozměr N1 |
7.7
mm |
| Rozměr N6 |
8.55
mm |
| Rozměr S1 |
4.3
mm |
| Rozměr S2 |
M5
|
| Rozměr S5 |
4.5
mm |
| Rozměr S9 |
M2,5x5 mm
|
| Rozměr S9 Stoupání |
5
mm |
| Rozměr T |
60
mm |
| Rozměr T1 min |
12
mm |
| Rozměr V1 |
5
mm |
| Rozteč T vodicí kolejnice |
60
mm |
| Statická nosnost C0 |
16800
N |
| Statický podélný moment únosnosti ML0 |
160
Nm |
| Statický torzní moment únosnosti Mt0 |
150
Nm |
| Tolerance rozměru B |
+ 0.5
|
| Tolerance rozměru N6 |
± 0.5
|
| Typ konstrukce |
Kuličkový vozík Compact Line
|
| Těsnění |
SS – standardní těsnění
|
| Třída předpětí |
C2 – střední předpětí
|
| Třída přesnosti |
P – Přesná
|
Popis

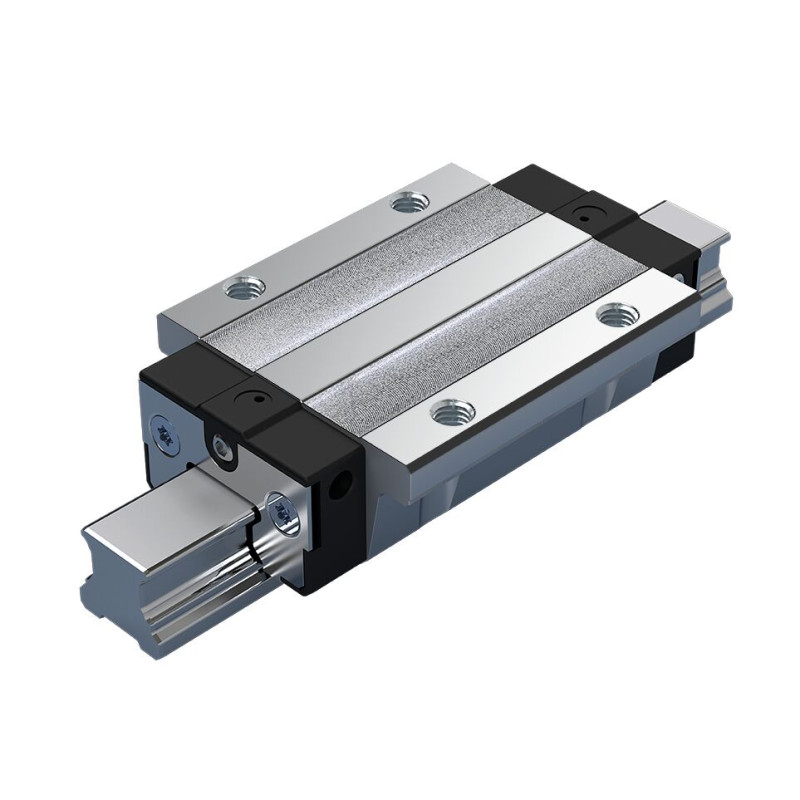

Kuličkový vozík Compact Line je přesný a vyznačuje se těmito parametry:
Konstrukční velikost 15
Konstrukce FLS – příruba dlouhá standardní výška
Těleso vodicího vozíku z uhlíkové oceli CS
Třída předpětí C2: Střední předpětí
Třída přesnosti P: Přesná
bez kuličkového řetězu
Poprvé namazáno tukem a konzervováno
Těleso vodicího vozíku ve standardním provedení
Celková délka vodicí kladky = 72,6 mm
Konstrukce z vyměnitelných součástek: Vodicí vozíky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
bez maznice
Funkce
- Oblast použití: V případě vysokých požadavků na tuhost
- Nosnost: Velmi vysoká
- Sešroubování shora a zdola
