Fyzická velikost a hmotnost
| Délka vodicí kladky |
97.7
mm |
| Rozměr S9, průměr závitu |
M3
|
| Výška vodicí kladky |
38.35
mm |
| Výška vodicí kladky s vodicí kolejnicí |
45
mm |
| Čistá hmotnost |
0.95
kg |
| Šířka vodicí kladky |
60
mm |
Další vlastnosti
| Dynamická nosnost C100 |
36500
N |
| Dynamická nosnost C50 |
46000
N |
| Dynamický podélný moment únosnosti ML100 |
440
Nm |
| Dynamický podélný moment únosnosti ML50 |
550
Nm |
| Dynamický torzní moment únosnosti Mt100 |
630
Nm |
| Dynamický torzní moment únosnosti Mt50 |
790
Nm |
| Jmenovitá velikost |
30
|
| Koeficient tření μ |
0.002 ... 0.003
|
| Konstrukce |
SNH - Úzká normální vysoká
|
| Kuličkový řetěz |
Bez kuličkového řetězu (Standard)
|
| Materiál profilových kolejnicových vedení |
Uhlíková ocel
|
| Maximální přípustná lineární rychlost vmax |
5
m/s |
| Maximální zrychlení amax |
500
m/s² |
| Mazání |
Předem namazáno, zakonzervováno
|
| Oznámení k dynamické nosnosti C100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení k dynamické nosnosti C50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický podélný moment únosnosti ML50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt100 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 100 000 m podle normy DIN ISO 14728-1.
|
| Oznámení – dynamický torzní moment únosnosti Mt50 |
Dynamické únosnosti a únosné momenty vycházejí z dráhy zdvihu 50 000 m podle DIN ISO 14728-1.
|
| Poznámka k maximálnímu zrychlení amax |
Pokud Fcomb◡ 2,8 • Fpr : amax = 50 m/s2
|
| Poznámka ke koeficientu tření μ |
Bez tření těsnění
|
| Poznámka k přípustné okolní teplotě (min....max) |
Krátkodobě přípustné do 100 °C. V případě teplot pod nulou si vyžádejte konzultaci.
|
| Provedení |
Vedení kuličkové kolejnice
|
| Přípustná okolní teplota (min…max) |
-10 °C ... +80 °C
|
| Rozměr A |
60
mm |
| Rozměr A1 |
30
mm |
| Rozměr A2 |
28
mm |
| Rozměr A3 |
16
mm |
| Rozměr B |
97.7
mm |
| Rozměr B1 |
67.4
mm |
| Rozměr E1 |
40
mm |
| Rozměr E2 |
40
mm |
| Rozměr E8 |
48.4
mm |
| Rozměr E9 |
17.6
mm |
| Rozměr H |
45
mm |
| Rozměr H1 |
38.35
|
| Rozměr H2 bez krycího pásu |
28.35
mm |
| Rozměr H2 s krycím pásem |
28.55
mm |
| Rozměr K1 |
20
mm |
| Rozměr K2 |
21.7
mm |
| Rozměr K3 |
9.05
mm |
| Rozměr K4 |
9.05
mm |
| Rozměr N3 |
12
mm |
| Rozměr N6 |
17
mm |
| Rozměr S2 |
M8
|
| Rozměr S5 |
9
mm |
| Rozměr S9 |
M3x5 mm
|
| Rozměr S9 Stoupání |
5
mm |
| Rozměr T1 min |
16
mm |
| Rozměr V1 |
7
mm |
| Rozteč T vodicí kolejnice |
80
mm |
| Samonastavení pro vyrovnání chyb v souososti |
Bez samonastavení
|
| Statická nosnost C0 |
48100
N |
| Statický podélný moment únosnosti ML0 |
580
Nm |
| Statický torzní moment únosnosti Mt0 |
830
Nm |
| Tolerance rozměru B |
+ 0.5
|
| Tolerance rozměru N6 |
± 0.5
|
| Typ konstrukce |
Kuličkový vozík s vysokou přesností
|
| Těsnění |
SS – standardní těsnění
|
| Třída předpětí |
C1 – nízké předpětí
|
| Třída přesnosti |
N – Normální
|
Popis

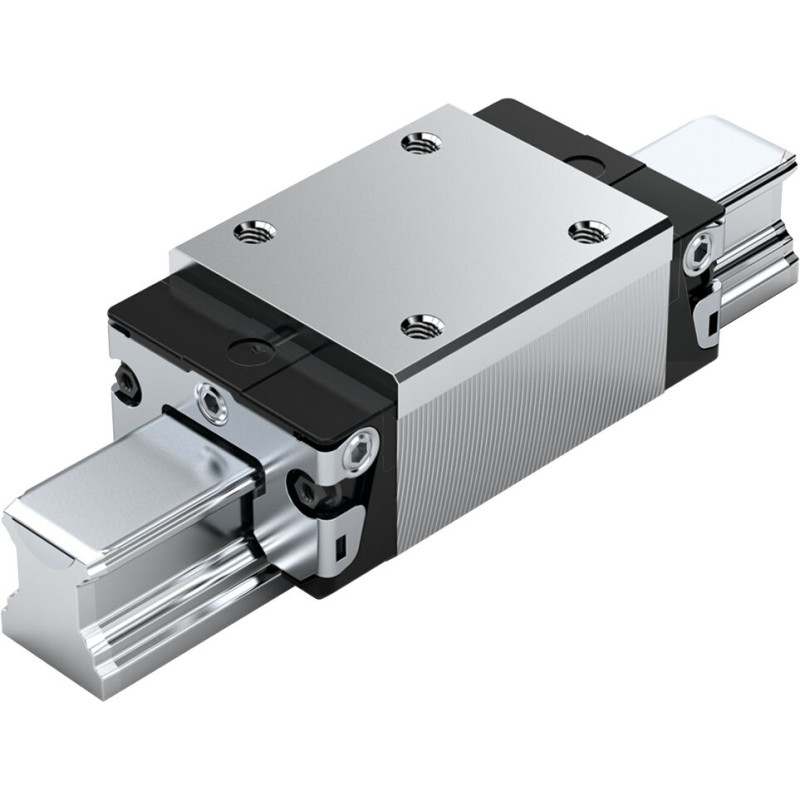

Kuličková kladka je vysoce přesná a vyznačuje se těmito parametry:
Konstrukční velikost 30
Konstrukce SNH: Šířka = úzká, délka = normální, výška = vysoká
Těleso vodicí kladky z uhlíkové oceli CS
Třída předpětí C1: Nízké předpětí
Třída přesnosti N: Normální
Bez kuličkového řetězu
Poprvé namazáno tukem a konzervováno
Mazivo do valivých ložisek Dynalub 510
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Rovná mazací přípojka volně přiložena.
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky = 97,7 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Oblast použití: Při omezeném montážním prostoru v bočním směru a vysokých požadavcích na tuhost
- Vyšší tuhost než SNS
- Výrazně redukované kolísání třecí síly a nízká úroveň třecí síly, zvláště pak při vnějším zatížení
- Maximální přesnost
- Patentovaná zóna vstupu zvyšuje přesnost výstupu až na faktor šest
- Maximální tuhost ve všech směrech zatížení – z tohoto důvodu možnost využití i jako jednotlivé kladky
- Vysoká zatížitelnost točivým momentem
- Neomezená konstrukce z vyměnitelných součástek díky možnosti libovolného kombinování všech provedení kuličkových kolejnic se všemi variantami kuličkových kladek v rámci každé třídy přesnosti
- Možnost dlouhodobého mazání po několik let
- Upevňovací závit pro všechny vestavované díly na čelní straně
- Klidný, hladký chod díky optimálně řešenému vratnému bodu a vedení kuliček
- Různé třídy předpětí
- Optimální dynamické hodnoty
- Hodí se pro všechny kuličkové kolejnice SNS/SNO
- Kuličková kladka s prvním mazáním z výroby
