Fyzická velikost a hmotnost
| Net weight |
0.2
kg |
| Width of runner block |
34
mm |
| Length of runner block |
58.2
mm |
| Height of runner block |
23.9
mm |
| Height runner block with guide rail |
28
mm |
| Dimension S9 thread diameter (profiled rail systems) |
M2,5
|
Další vlastnosti
| Version |
Ball rail system
|
| Nominal size |
15
|
| Format |
SNH - slimline, normal, high
|
| Model |
High-precision ball runner block
|
| Material (profiled rail systems) |
Hard chrome plated
|
| Preload class |
C0 - Without preload (clearance)
|
| Accuracy class |
H - Highly accurate
|
| Seal |
SS - Standard seal
|
| Ball chain |
With ball chain
|
| Self-aligning for compensation of misalignments |
Without self-alignment
|
| Lubrication |
Pre-lubricated, preserved
|
| Maximum acceleration rate amax |
500
m/s² |
| Note: Max. acceleration amax |
If Fcomb◡ 2.8 • Fpr : amax = 50 m/s2
|
| Maximum permissible linear speed vmax |
5
m/s |
| Permissible ambient temperature (min. ... max.) |
0 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
100°C admissible for a short time. For operation at negative temperatures, please consult us.
|
| Friction coefficient μ |
0.002 ... 0.003
|
| Note: friction coefficient μ |
Without friction of seal
|
| Dynamic load capacity C50 |
11200
N |
| Note: dynamic load capacity C50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic load capacity C100 |
8850
N |
| Note: dynamic load capacity C100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static load capacity C0 |
10800
N |
| Dynamic torsional moment load capacity Mt50 |
110
Nm |
| Note: Dynamic torsional moment load capacity Mt50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic torsional moment load capacity Mt100 |
85
Nm |
| Note: Dynamic torsional moment load capacity Mt100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static torsional moment load capacity Mt0 |
100
Nm |
| Dynamic longitudinal moment load capacity ML50 |
78
Nm |
| Note: Dynamic longitudinal moment load capacity ML50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic longitudinal moment load capacity ML100 |
62
Nm |
| Note: Dynamic longitudinal moment load capacity ML100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static longitudinal moment load capacity ML0 |
76
Nm |
| Pitch T guide rail |
60
mm |
| Dimension A (profiled rail systems) |
34
mm |
| Dimension A1 (profiled rail systems) |
17
mm |
| Dimension A2 (profiled rail systems) |
15
mm |
| Dimension A3 (profiled rail systems) |
9.5
mm |
| Dimension B (profiled rail systems) |
58.2
mm |
| Dimension B tolerance (profiled rail systems) |
+ 0.5
|
| Dimension B1 |
39.2
mm |
| Dimension E1 |
26
mm |
| Dimension E2 (profiled rail systems) |
26
mm |
| Dimension E8 (profiled rail systems) |
24.55
mm |
| Dimension E9 (profiled rail systems) |
10.7
mm |
| Dimension H |
28
mm |
| Dimension H1 (profiled rail systems) |
23.9
|
| Dimension H2 with cover strip (profiled rail systems) |
16.3
mm |
| Dimension H2 without cover strip (profiled rail systems) |
16.2
mm |
| Dimension K1 (profiled rail systems) |
10
mm |
| Dimension K2 (profiled rail systems) |
11.6
mm |
| Dimension K3 (profiled rail systems) |
7.2
mm |
| Dimension K4 (profiled rail systems) |
7.2
mm |
| Dimension N3 (profiled rail systems) |
6
mm |
| Dimension N6 (profiled rail systems) |
10.3
mm |
| Dimension N6 tolerance (profiled rail systems) |
± 0.5
|
| Dimension S2 (profiled rail systems) |
M4
|
| Dimension S5 (profiled rail system) |
4.5
mm |
| Dimension S9 |
M2,5x3.5 mm
|
| Dimension S9 lead |
3.5
mm |
| Dimension T1 min |
12
mm |
| Dimension V1 |
5
mm |
Popis

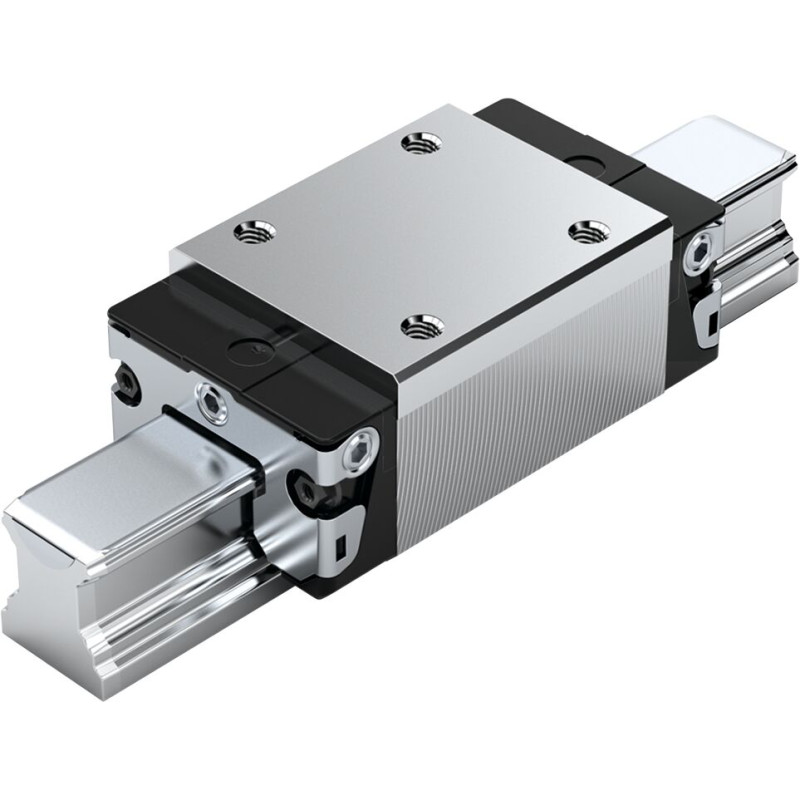

Kuličkový vozík je vysoce přesný a díky povlaku Resist CR má zvýšenou odolnost vůči korozi. Vyznačuje se navíc těmito parametry:
Konstrukční velikost 15
Konstrukce SNH: Šířka = úzká, délka = normální, výška = vysoká
Těleso vodicí kladky z uhlíkové oceli CS, matný stříbrný tvrdochrom
Třída předpětí C0: Bez předpětí
Třída přesnosti H: Vysoká
S kuličkovým řetězem
Poprvé namazáno tukem a konzervováno
Mazivo do valivých ložisek Dynalub 510
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
Rovná mazací přípojka volně přiložena.
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky = 58,2 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Oblast použití: Při omezeném montážním prostoru v bočním směru a vysokých požadavcích na tuhost
- Vyšší tuhost než SNS
- Maximální přesnost
- Výrazně redukované kolísání třecí síly a nízká úroveň třecí síly, zvláště pak při vnějším zatížení
- Těleso kuličkové kladky, resp. kuličková kolejnice z oceli s nerezavějící povrchovou úpravou matný stříbrný tvrdochrom
- Patentovaná zóna vstupu zvyšuje přesnost výstupu až na faktor šest
- Možnost dlouhodobého mazání po několik let
- Optimální dynamické hodnoty
- Upevňovací závit pro všechny vestavované díly na čelní straně
- Kuličkový řetěz pro nízkou hladinu hlučnosti a optimální vlastnosti výstupu
- Stejně velká nosnost ve všech čtyřech směrech hlavního zatížení
- Kuličková kladka s prvním mazáním z výroby
