Fyzická velikost a hmotnost
| Net weight |
4.7
kg |
| Width of runner block |
100
mm |
| Length of runner block |
159
mm |
| Height of runner block |
67
mm |
| Height runner block with guide rail |
80
mm |
| Dimension S9 thread diameter (profiled rail systems) |
M5
|
Další vlastnosti
| Version |
Ball rail system
|
| Nominal size |
55
|
| Format |
SNH - slimline, normal, high
|
| Model |
Heavy-duty ball runner block
|
| Material (profiled rail systems) |
Carbon steel
|
| Preload class |
C1 - Low preload
|
| Accuracy class |
H - Highly accurate
|
| Seal |
SS - Standard seal
|
| Ball chain |
Without ball chain (standard)
|
| Self-aligning for compensation of misalignments |
Without self-alignment
|
| Lubrication |
Preserved
|
| Maximum acceleration rate amax |
250
m/s² |
| Note: Max. acceleration amax |
If Fcomb◡ 2.8 • Fpr : amax = 50 m/s2
|
| Maximum permissible linear speed vmax |
5
m/s |
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
100°C admissible for a short time. For operation at negative temperatures, please consult us.
|
| Friction coefficient μ |
0.002 ... 0.003
|
| Note: friction coefficient μ |
Without friction of seal
|
| Dynamic load capacity C50 |
137000
N |
| Note: dynamic load capacity C50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic load capacity C100 |
109000
N |
| Note: dynamic load capacity C100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static load capacity C0 |
174000
N |
| Dynamic torsional moment load capacity Mt50 |
4390
Nm |
| Note: Dynamic torsional moment load capacity Mt50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic torsional moment load capacity Mt100 |
3480
Nm |
| Note: Dynamic torsional moment load capacity Mt100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static torsional moment load capacity Mt0 |
5550
Nm |
| Dynamic longitudinal moment load capacity ML50 |
2920
Nm |
| Note: Dynamic longitudinal moment load capacity ML50 |
Dynamic load capacities and load moments are based on a travel of 50,000 m according to DIN ISO 14728-1.
|
| Dynamic longitudinal moment load capacity ML100 |
2320
Nm |
| Note: Dynamic longitudinal moment load capacity ML100 |
Dynamic load capacities and load moments are based on a travel of 100,000 m according to DIN ISO 14728-1.
|
| Static longitudinal moment load capacity ML0 |
3690
Nm |
| Pitch T guide rail |
120
mm |
| Dimension A (profiled rail systems) |
100
mm |
| Dimension A1 (profiled rail systems) |
50
mm |
| Dimension A2 (profiled rail systems) |
53
mm |
| Dimension A3 (profiled rail systems) |
23.5
mm |
| Dimension B (profiled rail systems) |
159
mm |
| Dimension B tolerance (profiled rail systems) |
+ 0.5
|
| Dimension B1 |
115.5
mm |
| Dimension E1 |
75
mm |
| Dimension E2 (profiled rail systems) |
75
mm |
| Dimension E8 (profiled rail systems) |
80
mm |
| Dimension E9 (profiled rail systems) |
32.3
mm |
| Dimension H |
80
mm |
| Dimension H1 (profiled rail systems) |
67
|
| Dimension H2 with cover strip (profiled rail systems) |
48.15
mm |
| Dimension H2 without cover strip (profiled rail systems) |
47.85
mm |
| Dimension K3 (profiled rail systems) |
19
mm |
| Dimension N3 (profiled rail systems) |
19
mm |
| Dimension N6 (profiled rail systems) |
29
mm |
| Dimension N6 tolerance (profiled rail systems) |
± 0.5
|
| Dimension S2 (profiled rail systems) |
M12
|
| Dimension S5 (profiled rail system) |
16
mm |
| Dimension S9 |
M5x8 mm
|
| Dimension S9 lead |
8
mm |
| Dimension T1 min |
20
mm |
| Dimension V1 |
12
mm |
Popis

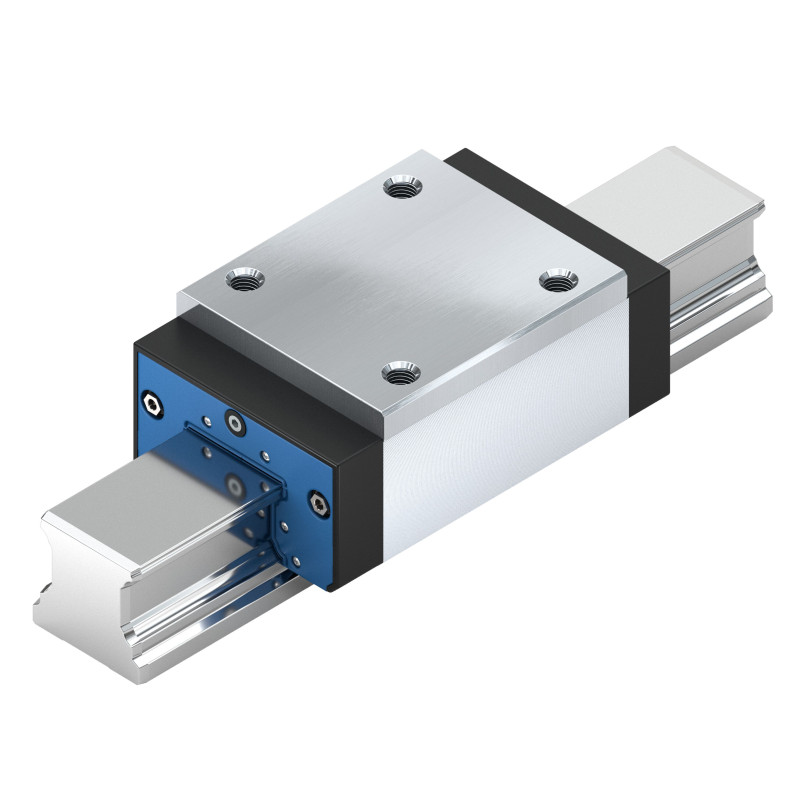

Kuličkový vozík je vysoce přesný a vyznačuje se těmito parametry:
Konstrukční velikost 55
Konstrukce SNH: Šířka = úzká, délka = normální, výška = vysoká
Těleso vodicí kladky z uhlíkové oceli CS
Třída předpětí C1: Nízké předpětí
Třída přesnosti H: Vysoká
Bez kuličkového řetězu
Konzervace
Bez prvního namazání
Bez předsazeného prvku vlevo (dorazová hrana vpředu)
Bez předsazeného prvku vpravo (dorazová hrana vpředu)
45° úhlová maznice volně přiložena.
Těleso vodicí kladky ve standardním provedení
Celková délka vodicí kladky = 159,0 mm
Konstrukce z vyměnitelných součástek: Vodicí kladky a vodicí kolejnice lze v každé třídě přesnosti vzájemně kombinovat.
Funkce
- Oblast použití: Při omezeném montážním prostoru v bočním směru a vysokých požadavcích na tuhost
- Kuličková kladka s velkou nosností pro těžké strojírenství s extrémně vysokou nosností
- Vyšší tuhost než SNS
- Vysoká zatížitelnost točivým momentem
- Stejně velká nosnost ve všech čtyřech směrech hlavního zatížení
- Nízká hladina hlučnosti a vynikající vlastnosti výstupu
- Možnost dlouhodobého mazání po několik let
- Různé třídy předpětí
- Hodí se pro všechny kuličkové kolejnice SNS
- Maximální tuhost ve všech směrech zatížení – z tohoto důvodu možnost využití i jako jednotlivé kladky
- Upevňovací závit pro všechny vestavované díly na čelní straně
