Fyzická velikost a hmotnost
| Vnější průměr D |
36
mm |
| Čistá hmotnost |
0.164
kg |
Další vlastnosti
| Dynamická nosnost C |
970
N |
| Jmenovitá velikost |
22
|
| Maximální provozní teplota |
+ 100
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Minimální provozní teplota |
- 30
|
| Poznámka k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Poznámka k přípustné provozní teplotě (min…max) |
Při teplotách nad 100 °C by měly být používány jen ložiskové kuličky z holého kovu bez plstěného těsnění. Vezměte v úvahu snížení nosnosti. Použijte mazivo pro vysokou teplotu! Dodržujte pokyny výrobců! Zbylý mazací olej se případně musí vymýt.
|
| Provozní teplota (min. … max.) |
-30 °C ... +100 °C
|
| Rozměr D |
36
mm |
| Rozměr D1 |
45
mm |
| Rozměr b |
6.2
mm |
| Rozměr dW |
22.225
mm |
| Rozměr h |
9.8
mm |
| Statická nosnost C0 |
1800
N |
| Tolerance rozměru D |
±0.08
|
| Tolerance rozměru H |
± 0.2
|
| Tolerance rozměru c |
+ 0.2
|
| Upozornění týkající se výrobku |
Kuličková kladka s otvorem ve dně na vyžádání
|
Popis

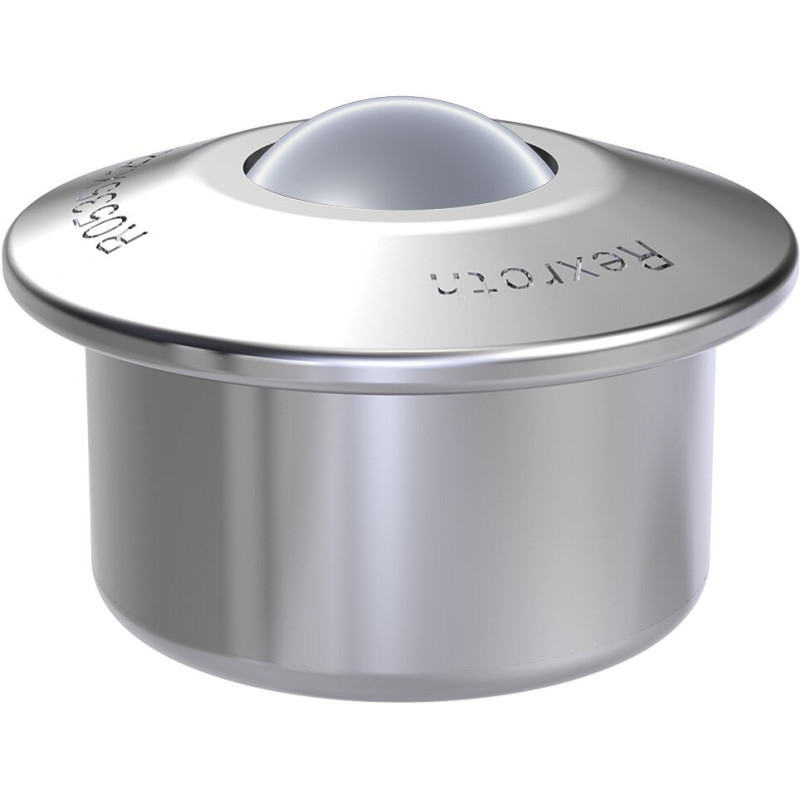

Kuličkový váleček se zesíleným ocelovým pouzdrem
Všechny díly pozinkované, kuličky z korozivzdorné oceli
Velikost = 22
S plstěným těsnicím kroužkem, naolejováno
Funkce
- S pouzdrem z ocelového plechu
- Zesílené pouzdro a víko
- Pro velké zatížení nárazem
- Všechny díly pozinkované
- Kuličky z nerezavějící oceli 1.3541 / 1.4034
