Fyzická velikost a hmotnost
| Vnější průměr D |
45
mm |
| Čistá hmotnost |
0.332
kg |
Další vlastnosti
| Dynamická nosnost C |
1900
N |
| Jmenovitá velikost |
30
|
| Maximální provozní teplota |
+ 100
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Minimální provozní teplota |
- 30
|
| Poznámka k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Poznámka k přípustné provozní teplotě (min…max) |
Při teplotách nad 100 °C by měly být používány jen ložiskové kuličky z holého kovu bez plstěného těsnění. Vezměte v úvahu snížení nosnosti. Použijte mazivo pro vysokou teplotu! Dodržujte pokyny výrobců! Zbylý mazací olej se musí případně vymýt.
|
| Provozní teplota (min. … max.) |
-30 °C ... +100 °C
|
| Rozměr D |
45
mm |
| Rozměr D1 |
55
mm |
| Rozměr b |
8.2
mm |
| Rozměr dW |
30.162
mm |
| Rozměr h |
13.8
mm |
| Statická nosnost C0 |
4000
N |
| Tolerance rozměru D |
<prefix>±</prefix>0.08<suffix></suffix>
|
| Tolerance rozměru H |
± 0.3
|
| Tolerance rozměru c |
+ 0.2
|
Popis

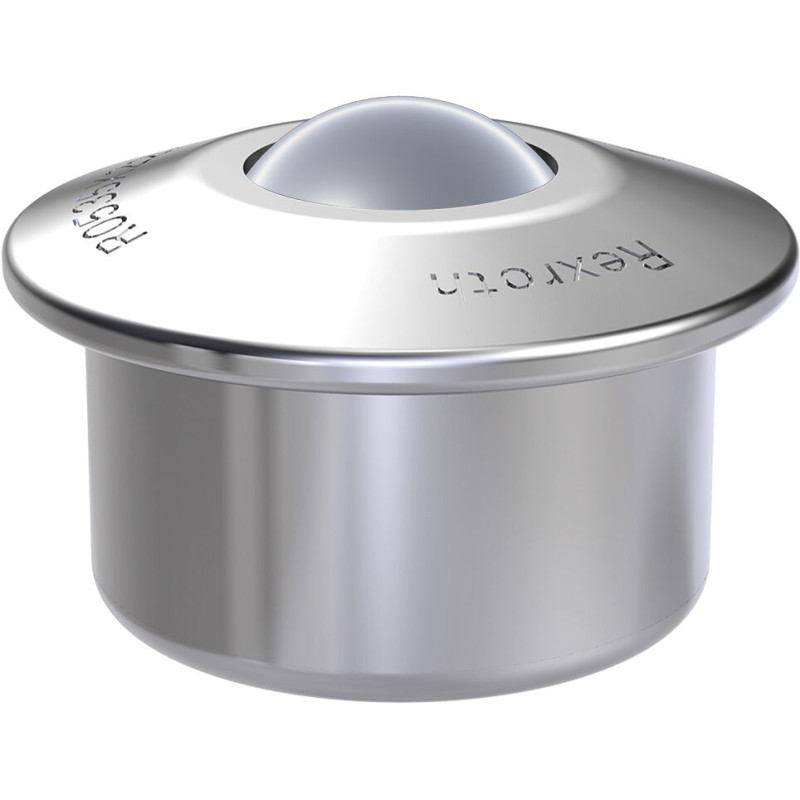

Kuličkový váleček se zesíleným ocelovým pouzdrem
Opěrná podložka a opěrný kroužek pozinkované, ostatní díly z korozivzdorné oceli
Velikost = 37
Otvor ve dně
S plstěným těsnicím kroužkem, naolejováno
S vysokoteplotním stěračem
Funkce
- S pouzdrem z ocelového plechu
- Zesílené pouzdro a víko
- Pro velké zatížení nárazem
- Opěrný kroužek a opěrná podložka pozinkované, ostatní díly z nerezavějící oceli
- Kuličky z 1.3541 / 1.4034
- Se 7 otvory ve dně
- Plstěný těsnicí kroužek do 150 °C
