Fyzická velikost a hmotnost
| Čistá hmotnost |
3.5
kg |
| Vnější průměr D |
100
mm |
Další vlastnosti
| Dynamická nosnost C |
9700
N |
| Jmenovitá velikost |
60
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Maximální provozní teplota |
+ 100
|
| Minimální provozní teplota |
- 30
|
| Oznámení k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Oznámení k přípustné provozní teplotě (min. … max.) |
Při teplotách nad 100 °C by měly být používány jen ložiskové kuličky z holého kovu bez plstěného těsnění. Vezměte v úvahu snížení nosnosti. Použijte mazivo pro vysokou teplotu! Dodržujte pokyny výrobců! Zbylý mazací olej se musí případně vymýt.
|
| Provozní teplota (min. … max.) |
-30 °C ... +100 °C
|
| Rozměr a |
13
mm |
| Rozměr b |
14.5
mm |
| Rozměr D |
100
mm |
| Rozměr D1 |
117
mm |
| Rozměr dW |
60.325
mm |
| Rozměr h |
29.5
mm |
| Rozměr H |
77.5
mm |
| Statická nosnost C0 |
20000
N |
| Tolerance c |
+ 0.3
|
| Tolerance D |
±0.11
|
| Tolerance h |
± 0.2
|
Popis

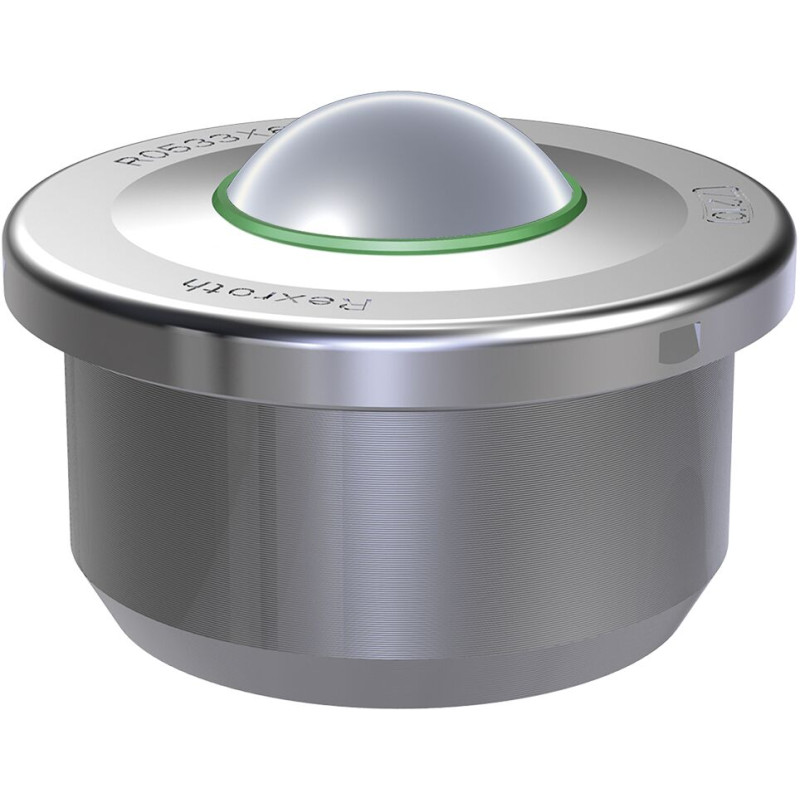

Kuličkový váleček s pouzdrem z masivní oceli
Holý kov, kuličky z oceli pro valivá ložiska
Velikost = 60
S plstěným těsnicím kroužkem, naolejováno
Se stěračem
Funkce
- S pouzdrem z masivní oceli
- Pro vysoké zatížení a hrubé znečištění
- Všechny díly pozinkované
- Kuličky z nerezavějící oceli 1.3541 / 1.4034
- S plstěným těsnicím kroužkem a stěračem
