Fyzická velikost a hmotnost
| Vnější průměr D |
145
mm |
| Čistá hmotnost |
11.2
kg |
Další vlastnosti
| Dynamická nosnost C |
25000
N |
| Jmenovitá velikost |
90
|
| Maximální provozní teplota |
+ 100
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Minimální provozní teplota |
- 30
|
| Poznámka k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Poznámka k přípustné provozní teplotě (min…max) |
Při teplotách nad 100 °C by měly být používány jen ložiskové kuličky z holého kovu bez plstěného těsnění. Vezměte v úvahu snížení nosnosti. Použijte mazivo pro vysokou teplotu! Dodržujte pokyny výrobců! Zbylý mazací olej se musí případně vymýt.
|
| Provozní teplota (min. … max.) |
-30 °C ... +100 °C
|
| Rozměr D |
145
mm |
| Rozměr G Závit |
Rp 1/8
|
| Rozměr S |
9
mm |
| Rozměr S1 |
15
mm |
| Rozměr Tk |
125
mm |
| Rozměr dW |
90
mm |
| Rozměr h |
25
mm |
| Rozměr h1 |
30
mm |
| Statická nosnost C0 |
70000
N |
| Tolerance rozměru D |
<prefix>±</prefix>0.08<suffix></suffix>
|
| Tolerance rozměru H |
± 0.2
|
Popis

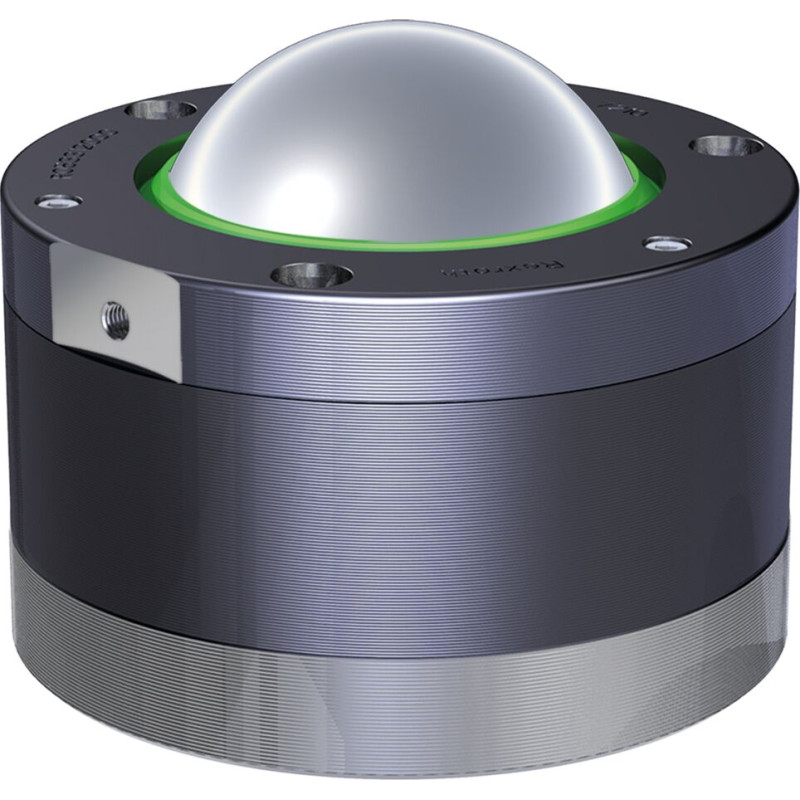

Kuličkový váleček s pouzdrem z masivní oceli
Holý kov, kuličky z oceli pro valivá ložiska
Velikost = 90
Otvor ve dně
Se stěračem
S mazací přípojkou
Funkce
- S pouzdrem z masivní oceli a víkem
- Pro velmi vysoké zatížení a hrubé znečištění
- Se stěračem
- Víko a pouzdro pozinkované
- Kuličky z oceli na valivá ložiska 1.3505
