Fyzická velikost a hmotnost
| Vnější průměr D |
45
mm |
| Čistá hmotnost |
0.29
kg |
Další vlastnosti
| Dynamická nosnost C |
1900
N |
| Jmenovitá velikost |
30
|
| Maximální provozní teplota |
+ 100
|
| Maximální přípustná lineární rychlost vmax |
2
m/s |
| Minimální provozní teplota |
- 30
|
| Poznámka k maximální přípustné rychlosti vmax |
Při delším používání s rychlostmi nad 1 m/s je nutné v závislosti na zatížení počítat se zvýšením teploty a zkrácením životnosti.
|
| Poznámka k přípustné provozní teplotě (min…max) |
Při teplotách nad 100 °C by měly být používány jen ložiskové kuličky z holého kovu bez plstěného těsnění. Vezměte v úvahu snížení nosnosti. Použijte mazivo pro vysokou teplotu! Dodržujte pokyny výrobců! Zbylý mazací olej se případně musí vymýt.
|
| Provozní teplota (min. … max.) |
-30 °C ... +100 °C
|
| Rozměr D |
45
mm |
| Rozměr D1 |
55
mm |
| Rozměr DB |
45
mm |
| Rozměr b |
8.2
mm |
| Rozměr dW |
30.162
mm |
| Rozměr h |
13.8
mm |
| Rozměr s |
2.5
mm |
| Statická nosnost C0 |
3500
N |
| Tolerance rozměru D |
<prefix>-</prefix>0.25<suffix></suffix>
|
| Tolerance rozměru DB |
+ 1
|
| Tolerance rozměru H |
± 0.3
|
| Upozornění týkající se výrobku |
Kuličková kladka s otvorem ve dně na vyžádání
|

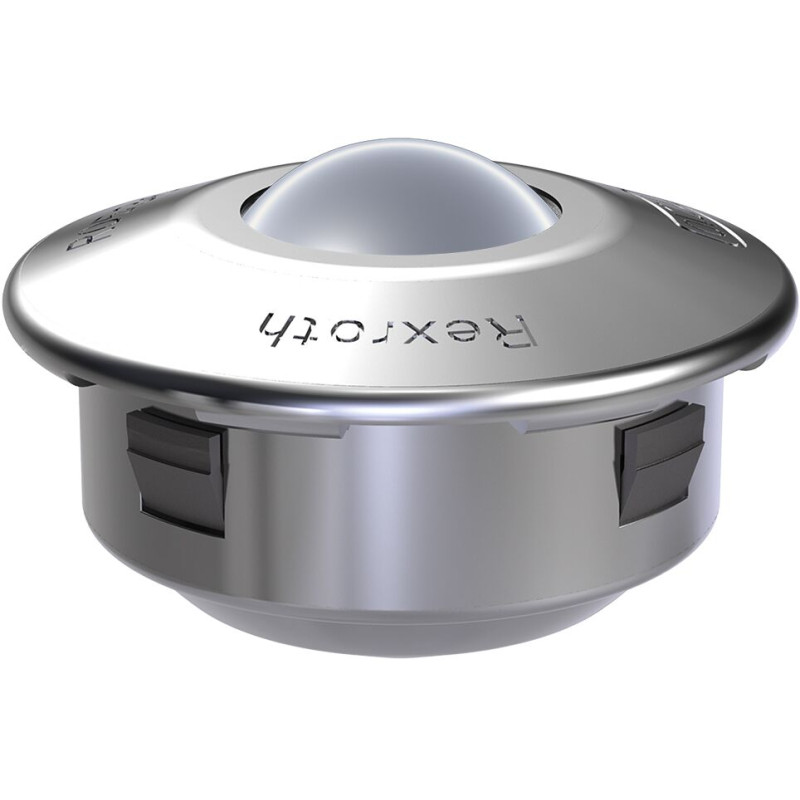

Popis
Kuličkový váleček s drápem coby upevňovacím prvkem
Všechny díly pozinkované, kuličky z korozivzdorné oceli
Velikost = 30
S plstěným těsnicím kroužkem, naolejováno
Funkce
- S upevňovacím prvkem
- Možnost snadné montáže a demontáže z funkční strany
- Fixace pomocí pružných čelistí. Umožňují velkou toleranci v montážním otvoru
- Vyztužené víko pro silné zatížení nárazem
- Všechny díly pozinkované
- Kuličky z nerezavějící oceli 1.3541 / 1.4034
