Fyzická velikost a hmotnost
| Net weight |
0.292
kg |
| Outer diameter D |
45
mm |
Další vlastnosti
| Nominal size |
30
|
| Dynamic load capacity C |
2500
N |
| Maximum permissible linear speed vmax |
2
m/s |
| Note: maximum permissible speed vmax |
In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life is to be expected depending on the load.
|
| Operating temperature (min. … max.) |
-30 °C ... +100 °C
|
| Note: permissible operating temperature (min. ... max.) |
At temperatures above 100 °C, only bright metal ball transfer units without a felt seal should be used. Make allowance for reduction in load capacity. Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.
|
| Static load capacity C0 |
5000
N |
| Maximum operating temperature |
+ 100
|
| Minimum operating temperature |
- 30
|
| Product information |
Ball transfer unit with bottom hole on request
|
| Dimension b |
8.2
mm |
| Dimension D |
45
mm |
| Tolerance D |
-0.25
|
| Dimension D1 |
55
mm |
| Dimension DB |
45
mm |
| Tolerance DB |
+ 1
|
| Dimension dW |
30.162
mm |
| Dimension h |
13.8
mm |
| Dimension H |
37.2
mm |
| Tolerance h |
± 0.3
|
| Dimension s |
2.5
mm |
Popis

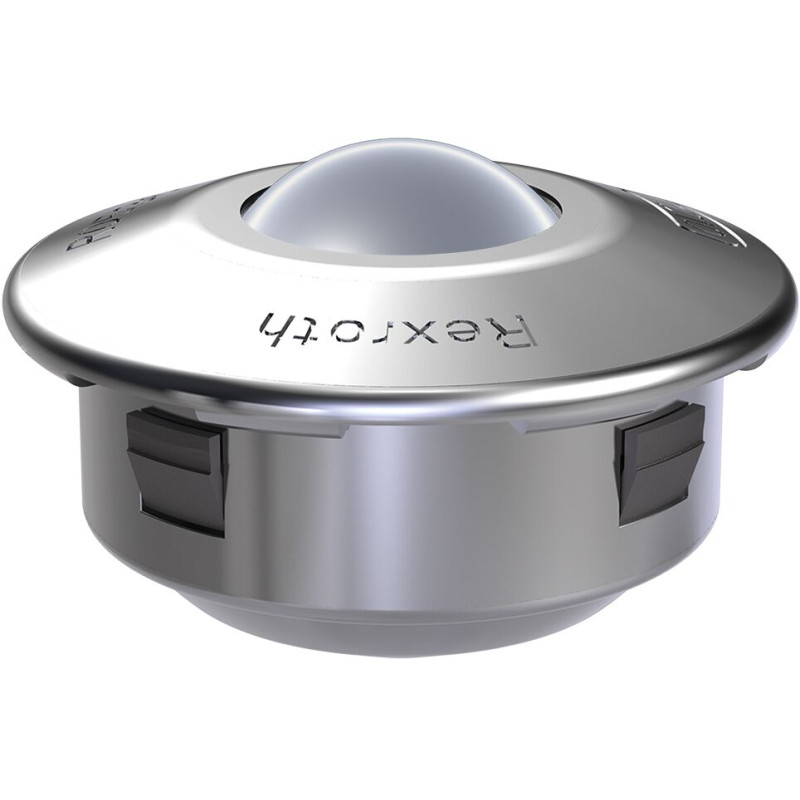

Kuličkový váleček s drápem coby upevňovacím prvkem
Kryt a pouzdro pozinkované, kuličky z oceli pro valivá ložiska
Velikost = 30
S plstěným těsnicím kroužkem, naolejováno
Funkce
- S upevňovacím prvkem
- Možnost snadné montáže a demontáže z funkční strany
- Fixace pomocí pružných čelistí. Umožňují velkou toleranci v montážním otvoru
- Vyztužené víko pro silné zatížení nárazem
- Víko a pouzdro pozinkované
- Kuličky z oceli na valivá ložiska 1.3505
