Fyzická velikost a hmotnost
| Net weight |
0.104
kg |
| Outer diameter D |
36
mm |
Další vlastnosti
| Nominal size |
22
|
| Dynamic load capacity C |
100
N |
| Note: dynamic load capacity C |
at 20 °C
|
| Maximum permissible linear speed vmax |
2
m/s |
| Note: maximum permissible speed vmax |
In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life is to be expected depending on the load.
|
| Operating temperature (min. … max.) |
+30 °C
|
| Note: permissible operating temperature (min. ... max.) |
For temperatures over 100°C, only load balls made from bare metal without a felt seal may be used. Take into account the reduction in load capacity. Use high-temperature lubricant! Follow the instructions of the manufacturer! The existing lubricant oil may have to be washed out.
|
| Static load capacity C0 |
100
N |
| Note: static load capacity C0 |
at 20 °C
|
| Maximum operating temperature |
+ 30
|
| Product information |
Ball transfer unit with bottom hole on request
|
| Dimension b |
6.2
mm |
| Dimension D |
36
mm |
| Tolerance D |
-0.16
|
| Dimension D1 |
45
mm |
| Dimension DB |
36
mm |
| Tolerance DB |
+ 0.8
|
| Dimension dW |
22
mm |
| Dimension h |
9.6
mm |
| Dimension H |
28.4
mm |
| Tolerance h |
± 0.2
|
| Dimension s |
2
mm |
Popis

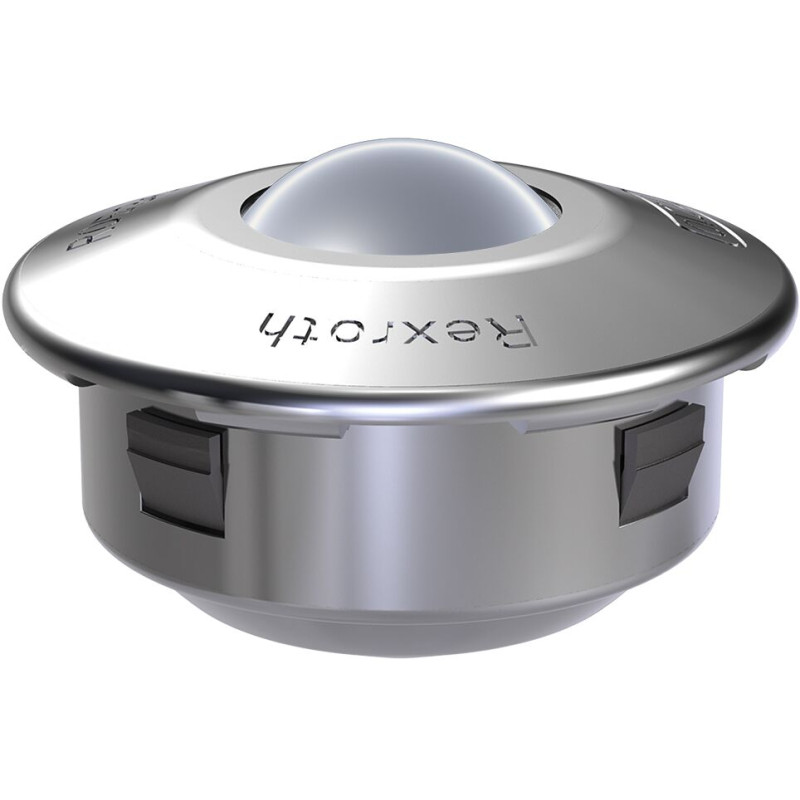

Kuličkový váleček s drápem coby upevňovacím prvkem
Kryt a pouzdro pozinkované, kuličky z oceli pro valivá ložiska
Velikost = 22
Plastová ložisková kulička
S plstěným těsnicím kroužkem, konzervováno
Funkce
- S upevňovacím prvkem
- Možnost snadné montáže a demontáže z funkční strany
- Fixace pomocí pružných čelistí. Umožňují velkou toleranci v montážním otvoru
- Vyztužené víko pro silné zatížení nárazem
- Ložiskové kuličky z PA66
- Víko a pouzdro pozinkované
- Kuličky z oceli na valivá ložiska 1.3505
- Plstěný těsnicí kroužek, suchý
