Fyzická velikost a hmotnost
| Net weight |
0.18
kg |
| Outer diameter D |
45
mm |
Další vlastnosti
| Nominal size |
30
|
| Dynamic load capacity C |
150
N |
| Note: dynamic load capacity C |
at 20 °C
|
| Maximum permissible linear speed vmax |
2
m/s |
| Note: maximum permissible speed vmax |
In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life is to be expected depending on the load.
|
| Operating temperature (min. … max.) |
+30 °C
|
| Ball transfer units - material |
With plastic load balls
|
| Note: permissible operating temperature (min. ... max.) |
Make allowance for a reduction in load capacity at temperatures above 30°C.
|
| Static load capacity C0 |
150
N |
| Note: static load capacity C0 |
at 20 °C
|
| Maximum operating temperature |
+ 30
|
| Product information |
Ball transfer unit with bottom hole on request
|
| Dimension a |
3.7
mm |
| Dimension b |
7.9
mm |
| Tolerance c |
+ 0.2
|
| Dimension D |
45
mm |
| Tolerance D |
±0.08
|
| Dimension D1 |
55
mm |
| Dimension dW |
29.9
mm |
| Dimension h |
13.6
mm |
| Dimension H |
37.3
mm |
| Tolerance h |
± 0.3
|
Popis

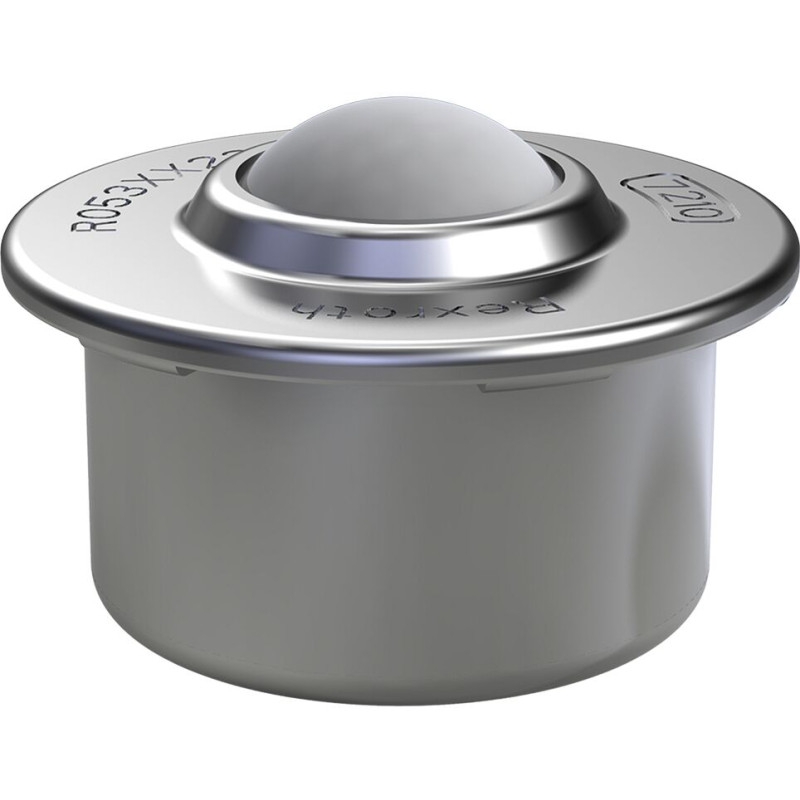

Kuličkový váleček
Kryt a pouzdro pozinkované, kuličky z oceli pro valivá ložiska
Velikost = 30
Plastová ložisková kulička
S plstěným těsnicím kroužkem, konzervováno
Funkce
- S plastovými ložiskovými kuličkami
- Jsou vhodné zejména pro transport choulostivých přepravovaných materiálů, jako je sklo nebo leštěné hliníkové, mosazné a ocelové plechy
- Ložiskové kuličky z PA66
- Víko a pouzdro pozinkované
- Kuličky z oceli na valivá ložiska 1.3505
- Plstěný těsnicí kroužek, suchý
Catalog (1)
CAD (4)
Manual (1)
| Název |
Číslo dílu |
| R081004501 |
