Fyzická velikost a hmotnost
| Net weight |
10.845
kg |
| Shaft diameter d |
80
mm |
| Length of linear bushing |
200
mm |
| Outer diameter D |
145
mm |
Další vlastnosti
| Version |
Standard
|
| Format of linear bushings |
O - Open
|
| Series |
Radial
|
| Type |
Linear bushing
|
| Seal |
Fully sealed
|
| Lubrication |
Not lubricated
|
| Dynamic load capacity C |
54800
N |
| Note: dynamic load capacity C |
The stated load capacities apply for the main direction of loading ρ = 0°.
|
| Maximum acceleration rate amax |
50
m/s² |
| Maximum permissible linear speed vmax |
2
m/s |
| Permissible ambient temperature (min. ... max.) |
-20 °C ... +100 °C
|
| Friction coefficient μ |
0.001 ... 0.002
|
| Note: friction coefficient μ |
Friction coefficients of unsealed radial linear bushings when lubricated with oil.
|
| Static load capacity C0 |
61500
N |
| Note: static load capacity C0 |
The stated load capacities apply for the main direction of loading ρ = 0°.
|
| Footnote shaft radial clearance h6/bore JS6 |
Observe the reduction in service life owing to high preload
|
| Footnote shaft radial clearance h6/bore K6 |
Observe the reduction in service life owing to high preload
|
| Footnote friction force FR |
Frictional drag for linear bushings with separate wiper seals
|
| Breakaway force |
60
N |
| Dimension C h11 |
200
mm |
| Dimension D |
145
mm |
| Dimension S1 (profiled rail systems) |
4
mm |
| Dimension W |
39
mm |
Popis

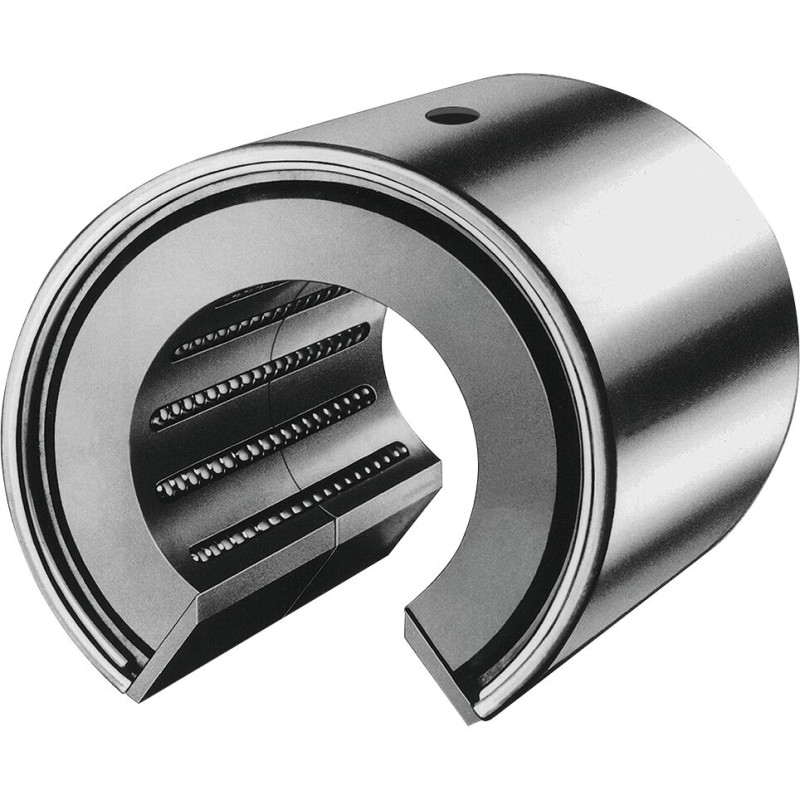

Radiální kuličkové pouzdro
Průměr hřídele d = 80
Kompletně utěsněno
Funkce
- Vysoce přesné kuličkové pouzdro pro pohyb velmi velkých hmot
- Radiální změna směru kuliček pro obzvláště mnoho řad kuliček a maximální nosnost
- Vedení o velké nosnosti se stupněm volnosti v obvodovém směru
- Pro aplikace, při nichž by měla jiná lineární vedení tendence k deformaci nadměrným upnutím z důvodu nepřesných nosných konstrukcí.
- Velmi vysoká tuhost
- Velmi klidný chod
- Kompletně utěsněné nebo bez těsnicích kroužků
- Volitelně se samostatnými těsnicími kroužky
- Možnost domazávání
- Kalené a broušené ocelové pouzdro
- Vodicí klec z vyztuženého PA
- Kuličky z oceli na valivá ložiska
- Dva pojistné kroužky
