Fyzická velikost a hmotnost
| Net weight |
0.115
kg |
| Shaft diameter d |
16
mm |
| Length of linear bushing |
68
mm |
| Outer diameter D |
26
mm |
Další vlastnosti
| Version |
Corrosion-resistant
|
| Format of linear bushings |
T - Tandem
|
| Series |
Standard (metal)
|
| Type |
Linear bushing
|
| Seal |
2 integrated wiper seals
|
| Lubrication |
Not lubricated
|
| Maximum dynamic load capacity Cmax |
860
N |
| Maximum acceleration rate amax |
100
m/s² |
| Maximum permissible linear speed vmax |
2.5
m/s |
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
Only unsealed linear bushings with steel ball retainers may be used at higher temperatures. Make allowance for reductions in load capacity.
|
| Static longitudinal moment load capacity ML0 |
13
Nm |
| Footnote maximum dynamic load capacity Cmax |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote minimum dynamic load capacity Cmin |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote shaft radial clearance h6 |
Determined from working bore diameter and shaft tolerance statistics. Recommended housing bore tolerance: H6 or H7
|
| Footnote friction force FR |
Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.
|
| Breakaway force |
9
N |
| Dimension C |
68
|
| Dimension C1 |
49.8
mm |
| Tolerance C1 |
- 0.3
|
| Dimension C2 |
1.3
mm |
| Dimension D |
26
mm |
| Dimension D1 |
24.9
mm |
Popis

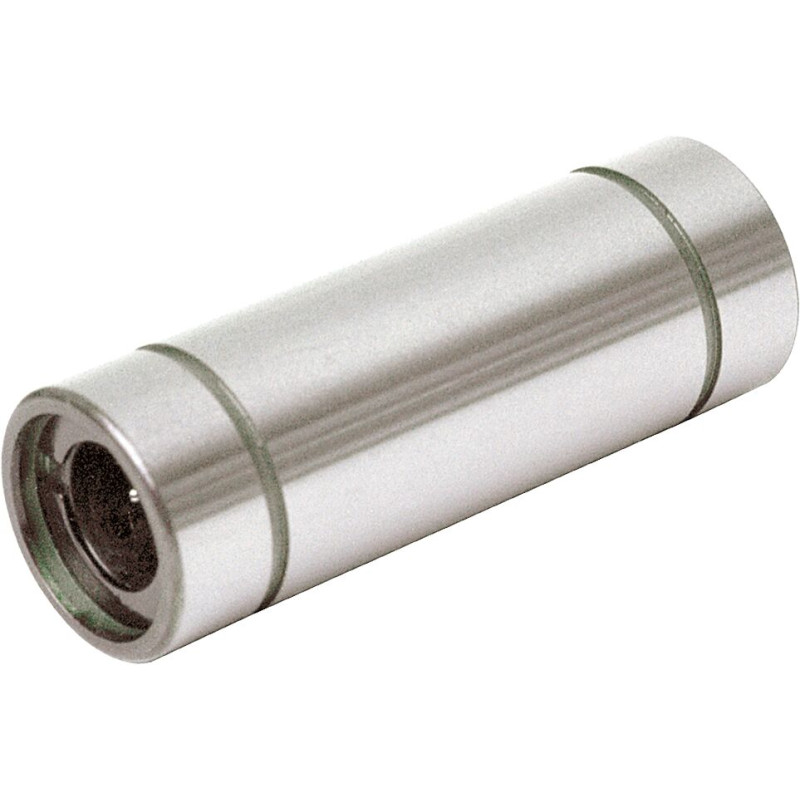

Kuličkové pouzdro Standard
Standard (kov)
Tandem
Průměr hřídele d = 16
Se dvěma těsněními
Provedení: Nerezavějící
Funkce
- Odolné celokovové provedení s klecí z oceli pro drsné podmínky a hrubé znečištění
- Mnoho dutin jako rezervoár maziva pro dlouhé intervaly mazání nebo mazání po celou dobu používání
- Pro použití při zpracování dřeva, slévárnách, cementárnách
- Korozivzdorné pro lékařství, chemii, potravinářský průmysl
- Integrované těsnicí kroužky
- Dutiny absorbují případnou vniklou nečistotu, a tím zabrání zablokování kuličkového pouzdra.
- Kalené a broušené pouzdro z nerezavějící oceli srovnatelné s 1.4125
- Vodicí klec z nerezavějící oceli srovnatelné s 1.4301
- Kuličky z nerezavějící oceli srovnatelné s 1.4125
- Přídržné kroužky vodicí klece z nerezavějící oceli srovnatelné s 1.4006
