Fyzická velikost a hmotnost
| Net weight |
0.031
kg |
| Shaft diameter d |
12
mm |
| Length of linear bushing |
32
mm |
| Outer diameter D |
22
mm |
| Footnote diameter d |
Without locating hole for radial and axial retainer.
|
Další vlastnosti
| Version |
Standard
|
| Format of linear bushings |
O - Open
|
| Series |
Standard (metal)
|
| Type |
Linear bushing
|
| Seal |
1 integrated wiper seal
|
| Lubrication |
Not lubricated
|
| Dynamic load capacity C |
430
N |
| Note: dynamic load capacity C |
The load capacities C and C0 apply for the main direction of loading.
|
| Maximum acceleration rate amax |
100
m/s² |
| Maximum permissible linear speed vmax |
2.5
m/s |
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
Only unsealed linear bushings with steel ball retainers may be used at higher temperatures. Make allowance for reductions in load capacity.
|
| Friction coefficient μ |
0.001 ... 0.004
|
| Note: friction coefficient μ |
Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load.
|
| Static load capacity C0 |
290
N |
| Note: static load capacity C0 |
The load capacities C and C0 apply for the main direction of loading.
|
| Footnote breakaway force |
One wiper seal: Multiply value with factor 0.5
|
| Footnote friction force FR |
One wiper seal: Multiply value with factor 0.5
|
| Breakaway force |
8
N |
| Dimension C h12 |
32
mm |
| Dimension C1 H13 |
22.6
mm |
| Dimension C2 |
1.3
mm |
| Dimension D |
22
mm |
| Dimension D1 |
20.5
mm |
| Dimension E |
7.5
mm |
| Footnote Dimension E |
Lower limit relative to Ø d.
|
| Angle α |
78
° |
Popis

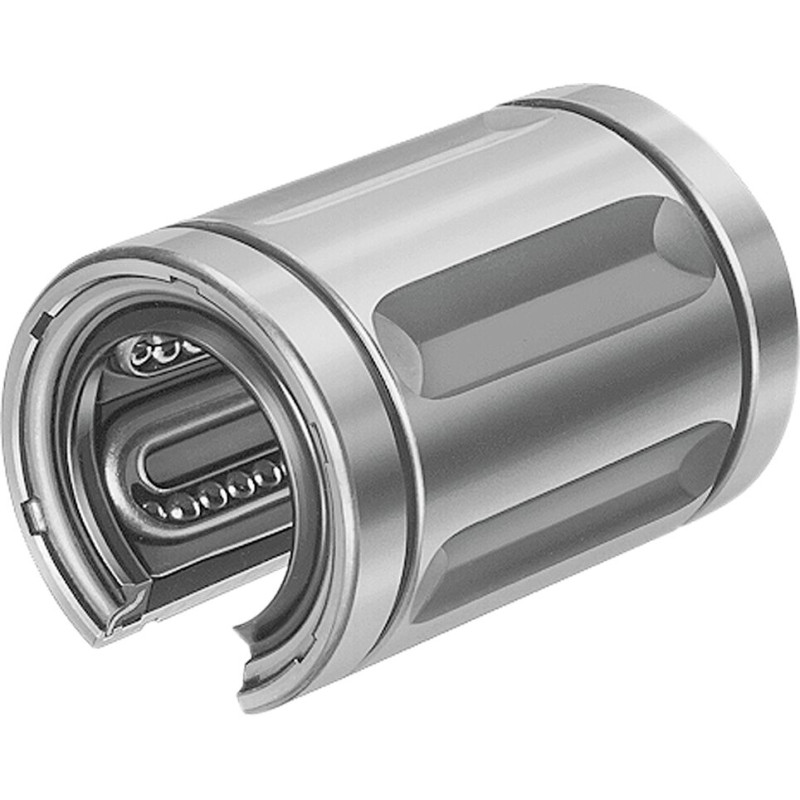

"Kuličkové pouzdro Standard
Standard (kov)
Otevřený
Průměr hřídele d = 12
S jedním těsněním
Provedení: Normální"
Funkce
- Odolné celokovové provedení s klecí z oceli pro drsné podmínky a hrubé znečištění
- Mnoho dutin jako rezervoár maziva pro dlouhé intervaly mazání nebo mazání po celou dobu používání
- Bez těsnění a s klecemi z oceli pro teplotní rozsah vysoko nad 80 °C nebo použití vakua
- S upevňovacím otvorem pro axiální a radiální pojistku (průměr hřídele 12 a 16 bez upevňovacího otvoru)
- S integrovanými těsnicími kroužky nebo bez nich
- Pro použití při zpracování dřeva, slévárnách, cementárnách
- Dutiny absorbují případnou vniklou nečistotu, a tím zabrání zablokování kuličkového pouzdra.
- Provedení bez těsnicích kroužků je s integrovanými ocelovými přídržnými kroužky; počínaje průměrem hřídele 12 jsou přípustné vyšší teploty
- Kalené a broušené pouzdro
- Vodicí klec z oceli
- Kuličky z oceli na valivá ložiska
