Fyzická velikost a hmotnost
| Čistá hmotnost |
16.8
g |
| Délka kuličkového pouzdra |
25
mm |
| Průměr hřídele d |
8
mm |
| Vnější průměr D |
16
mm |
Další vlastnosti
| Koeficient tření μ |
0.001 ... 0.004
|
| Konstrukce vedení s kuličkovými pouzdry |
– zavřené
|
| Konstrukční série |
Standard (kov)
|
| Maximální dynamická nosnost Cmax |
370
N |
| Maximální přípustná lineární rychlost vmax |
2.5
m/s |
| Maximální zrychlení amax |
100
m/s² |
| Mazání |
Bez mazání
|
| Odtrhová síla |
1
N |
| Oznámení k přípustné okolní teplotě (min. ... max.) |
Vyšší teploty nejsou u kuličkových pouzder bez těsnicích kroužků s vodicími klecemi z oceli přípustné. Vezměte v úvahu snížení nosnosti.
|
| Oznámení ke koeficientu tření μ |
Koeficient tření neutěsněných kuličkových pouzder při mazání olejem. Koeficient tření je nejmenší pod vysokou zátěží; v případě malého zatížení však může být i větší než uvedená hodnota.
|
| Poznámka pod čarou pro maximální dynamickou nosnost Cmax |
Stanovení dynamických nosností se zakládá na dráze zdvihu 100 000 m. Pokud bude vzato za základ 50 000 m, znásobte hodnoty C podle tabulky 1,26.
|
| Poznámka pod čarou pro minimální dynamickou nosnost Cmin |
Stanovení dynamických nosností se zakládá na dráze zdvihu 100 000 m. Pokud bude vzato za základ 50 000 m, znásobte hodnoty C podle tabulky 1,26.
|
| Poznámka pod čarou pro odtrhovou sílu |
Jeden těsnicí kroužek: Hodnotu znásobte faktorem 0,5.
|
| Poznámka pod čarou pro radiální vzduch hřídel h6 |
Statisticky zjištěno z tolerance kruhovitosti a tolerance hřídele. Doporučená tolerance otvoru krytu: H6 nebo H7.
|
| Poznámka pod čarou Třecí síla FR |
Jeden těsnicí kroužek: Hodnotu znásobte faktorem 0,5.
|
| Přípustná okolní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Provedení |
Normální
|
| Rozměr C h12 |
25
mm |
| Rozměr C1 H13 |
16.2
mm |
| Rozměr C2 |
1.1
mm |
| Rozměr D |
16
mm |
| Rozměr D1 |
14.7
mm |
| Těsnění |
bez těsnicích kroužků
|
| Typ |
Kuličkové pouzdro
|
Popis

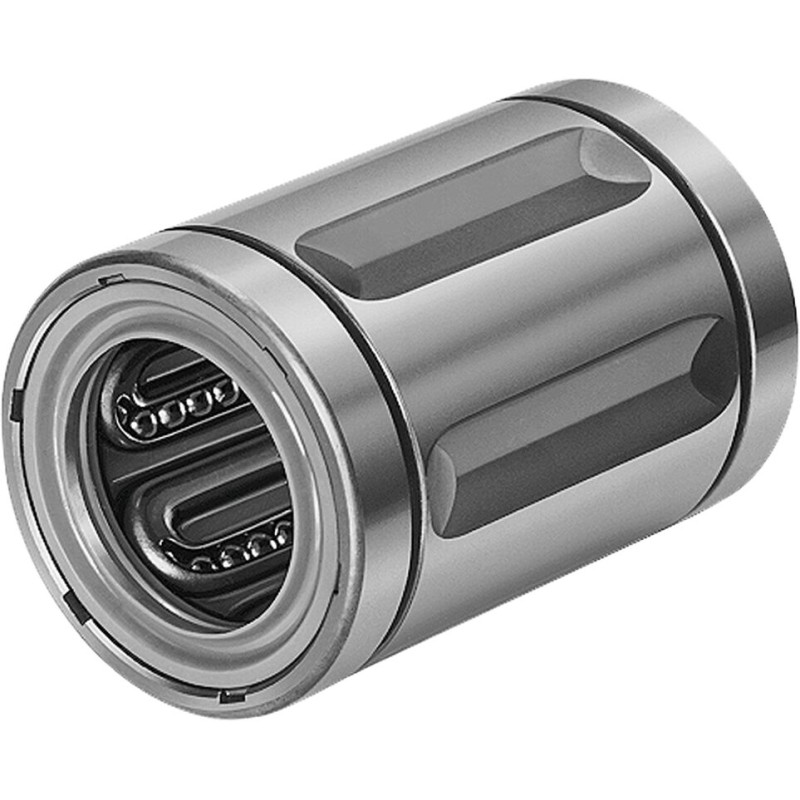

Kuličkové pouzdro Standard
Standard (kov)
Zavřený
Průměr hřídele d = 8
Bez těsnění
Provedení: Normální
Funkce
- Odolné celokovové provedení s klecí z oceli pro drsné podmínky a hrubé znečištění
- Mnoho dutin jako rezervoár maziva pro dlouhé intervaly mazání nebo mazání po celou dobu používání
- Vodicí klec z oceli (průměr hřídele 3, 4 a 10 s plastovou klecí z POM a průměr hřídele 5 a 8 z PA)
- Zavřené, pro samonosné hřídele
- Kuličky z oceli na valivá ložiska
- Pro použití při zpracování dřeva, slévárnách, cementárnách
- Dutiny absorbují případnou vniklou nečistotu, a tím zabrání zablokování kuličkového pouzdra.
- Provedení bez těsnicích kroužků je s integrovanými ocelovými přídržnými kroužky; počínaje průměrem hřídele 12 jsou přípustné vyšší teploty
- Kalené a broušené pouzdro
