Fyzická velikost a hmotnost
| Net weight |
0.354
kg |
| Shaft diameter d |
30
mm |
| Length of linear bushing |
68
mm |
| Outer diameter D |
47
mm |
Další vlastnosti
| Version |
Corrosion-resistant
|
| Format of linear bushings |
– Closed
|
| Series |
Standard (metal)
|
| Type |
Linear bushing
|
| Seal |
Without wiper seals
|
| Lubrication |
Not lubricated
|
| Maximum dynamic load capacity Cmax |
1320
N |
| Maximum acceleration rate amax |
100
m/s² |
| Maximum permissible linear speed vmax |
2.5
m/s |
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Note: permissible ambient temperature (min. ... max.) |
Only unsealed linear bushings with steel ball retainers may be used at higher temperatures. Make allowance for reductions in load capacity.
|
| Friction coefficient μ |
0.001 ... 0.004
|
| Note: friction coefficient μ |
Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load.
|
| Footnote breakaway force |
One wiper seal: Multiply value with factor 0.5
|
| Footnote maximum dynamic load capacity Cmax |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote minimum dynamic load capacity Cmin |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote shaft radial clearance h6 |
Determined from working bore diameter and shaft tolerance statistics. Recommended housing bore tolerance: H6 or H7.
|
| Footnote friction force FR |
One wiper seal: Multiply value with factor 0.5
|
| Breakaway force |
18
N |
| Dimension C h12 |
68
mm |
| Dimension C1 H13 |
51.7
mm |
| Dimension C2 |
1.85
mm |
| Dimension D |
47
mm |
| Dimension D1 |
44.5
mm |
Popis

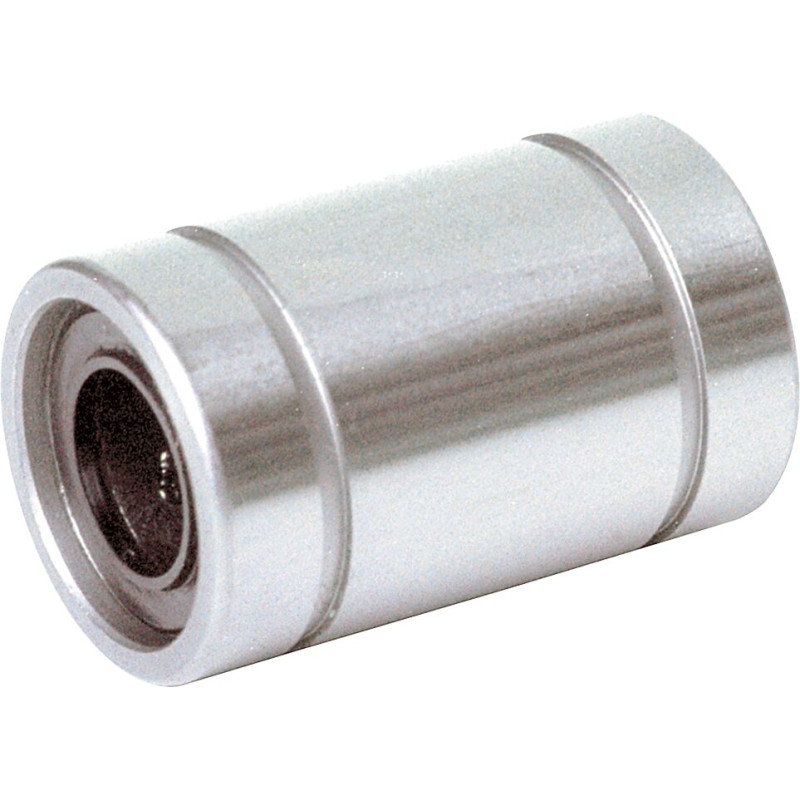

"Kuličkové pouzdro Standard
Standard (kov)
Zavřený
Průměr hřídele d = 30
Bez těsnění
Provedení: Nerezavějící"
Funkce
- Odolné celokovové provedení s klecí z oceli pro drsné podmínky a hrubé znečištění
- Mnoho dutin jako rezervoár maziva pro dlouhé intervaly mazání nebo mazání po celou dobu používání
- S integrovanými těsnicími kroužky nebo bez nich
- Korozivzdorné pro lékařství, chemii, potravinářský průmysl
- Zavřené, pro samonosné hřídele
- Pro použití při zpracování dřeva, slévárnách, cementárnách
- Dutiny absorbují případnou vniklou nečistotu, a tím zabrání zablokování kuličkového pouzdra.
- Kuličky z nerezavějící oceli srovnatelné s 1.4125
- Kalené a broušené pouzdro z nerezavějící oceli srovnatelné s 1.4125
- Vodicí klec z nerezavějící oceli srovnatelné s 1.4301
- Integrované ocelové přídržné kroužky z nerezavějící oceli srovnatelné s 1.4006 nebo těsnicí kroužky
