Fyzická velikost a hmotnost
| Net weight |
17.64
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M16
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
65
|
| Holding force |
22700
N |
| Note: holding force 3 |
At 150 bar
|
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote 1 holding force |
The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Displacement footnote |
Per clamping
|
| Displacement |
3.8
cm³ |
| Dimension A (profiled rail systems) |
170
mm |
| Dimension B1 |
227
mm |
| Dimension E1 |
142
mm |
| Dimension E2 (profiled rail systems) |
110
mm |
| Dimension E3 (profiled rail systems) |
82
mm |
| Dimension F |
20
mm |
| Dimension H |
90
mm |
| Dimension H1 (profiled rail systems) |
76
|
| Dimension N1 (profiled rail systems) |
23
mm |
| Dimension N2 (profiled rail systems) |
14
mm |
| Dimension S1 (profiled rail systems) |
14.5
mm |
Popis

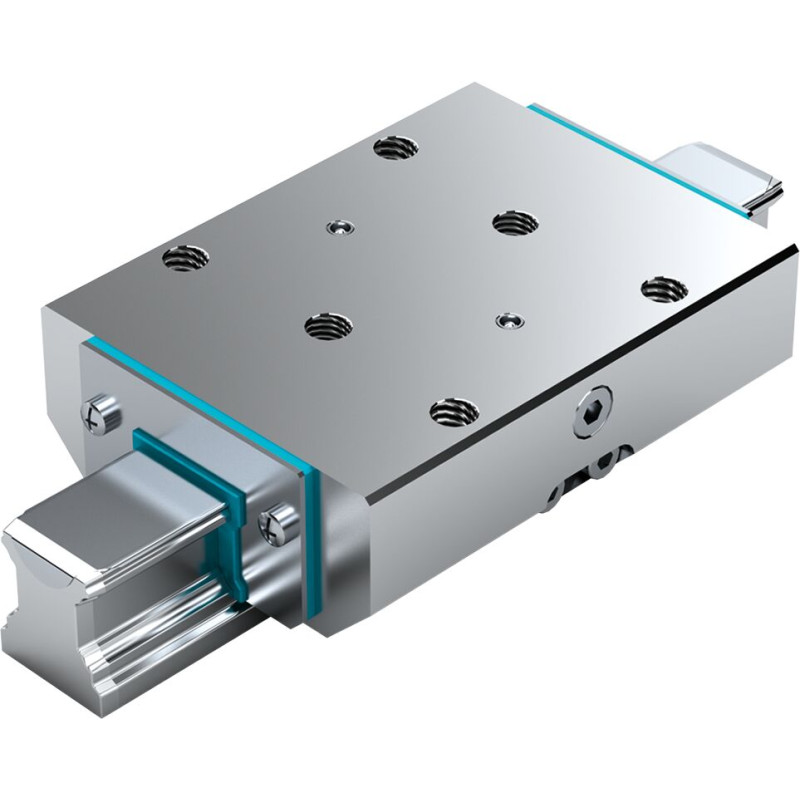

Hydraulický brzdný prvek KBH*), FLS pro vedení kuličkové kolejnice
Velikost = 65
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly
- Dynamická a statická stabilizace v axiálním směru
- Brzda pro velké zatížení
- Kompaktní provedení, kompatibilní s DIN 645
- Upíná a brzdí tlakem
- Hodí se pro všechny kuličkové kolejnice SNS
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Oboustranný závit pro připojení hydraulického systému
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Vysoká přesnost polohování
- Otevírací tlak 150 bar
- Integrované kompletní těsnění
- Speciální technologie tlakové membrány pro maximální funkční spolehlivost bez tlakových ztrát a netěsností
- S tvarovým stykem integrované a velkoplošné kontaktní profily brzdových čelistí pro maximální axiální tuhost
- Typ s velkou nosností Super
- Nízká pohltivost
- 10 mil. upínacích cyklů (hodnota B10d)
